Le 19 Septembre 2024

Les actualités de nos roues
Notre estimé confrère AMF 87 annonce la livraison prochaine ou entamée de ses 4.050 TE avec un contretemps dû à l'impression 3D de ses contrepoids.
Notre train de roues est disponible en deux normes et n'a pas besoin de surépaisseurs hors d'échelle à l'extérieur des rayons.
Je n'ai pas vu si les roues sont de diamètre 15 ou 16 mm, mais seuls les bandages sont différents.
De même, les Pacific alsaciennes S16 arrivent, il est temps de vous procurer le train de roues correspondant !
52209TP 4 050TE Serie
51514TP S16 Serie
Une 141R chez Märklin
L'arrivée d'un nouveau modèle français chez Märklin suscite toujours une grande réjouissance en Allemagne et à l'international et comme toujours, chez les français, le même cortège de critiques chez ceux qui ne comprennent pas que Märklin fasse du Märklin pour les clients Märklin.
On sait déjà que l'entraxe des essieux moteurs est traité à l'échelle et donc que les roues sont réduites au rayon de la différence entre la hauteur du boudin de roue réel et celui de la norme constructive de ce fabricant.
Nous avons déjà vu des modèles Märklin avec la conversion de la 1.241A, et des modèles de 141R respectant les entraxes réels avec la conversion de la 141R Rivarossi.
Vous savez donc comment vous y prendre pour rendre ce modèle compatible avec la pratique modéliste française.
Les roues de la machine et du tender sont disponibles, pour la conversion du tender on verra sur pièce.
141R Marklin
141R Riva 02
Pour installer nos roues RP25-88 avec cet entraxe à l'échelle, il suffit de nous demander et nous réduisons le diamètre de 0.6 à 0.8 mm sans frais supplémentaire.
On voit sur un forum sans éthique quelques photos du modèle qui suscitent déjà les réflexions suivantes :
- Prises de courant sur les bissels : inopérantes avec nos essieux, elles seront supprimées.
- Isolation des motrices : nous recommandons d'ajouter des prises de courant.
- Ski du 3 rails : en continu, on peut s'en passer.
Dessous141R1244

Le 13 Septembre 2024

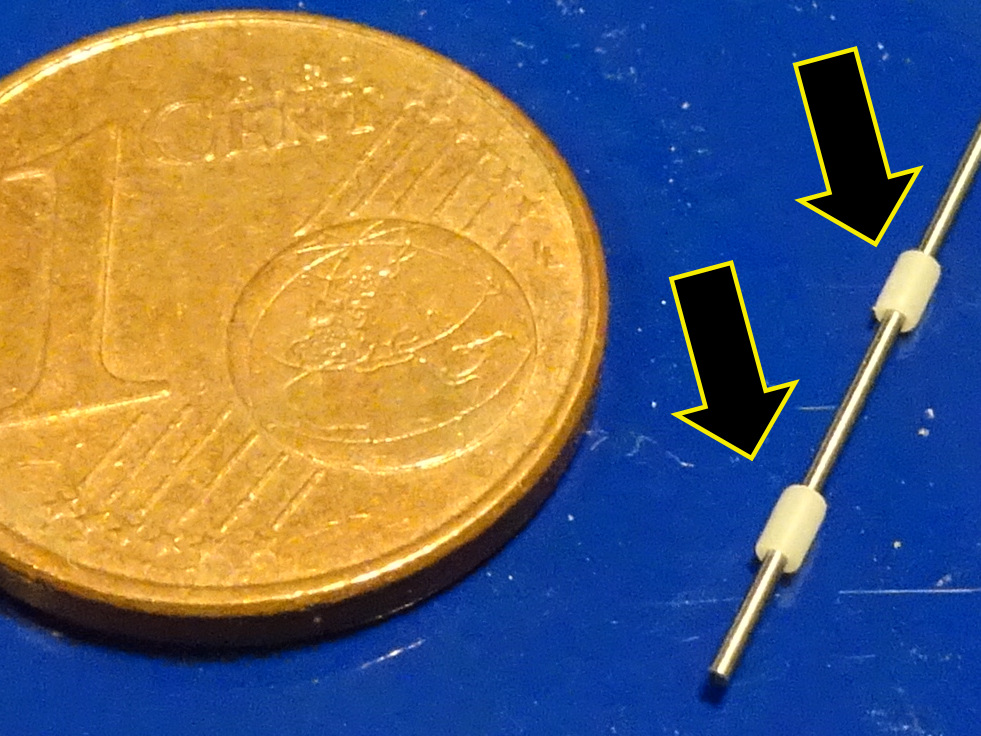

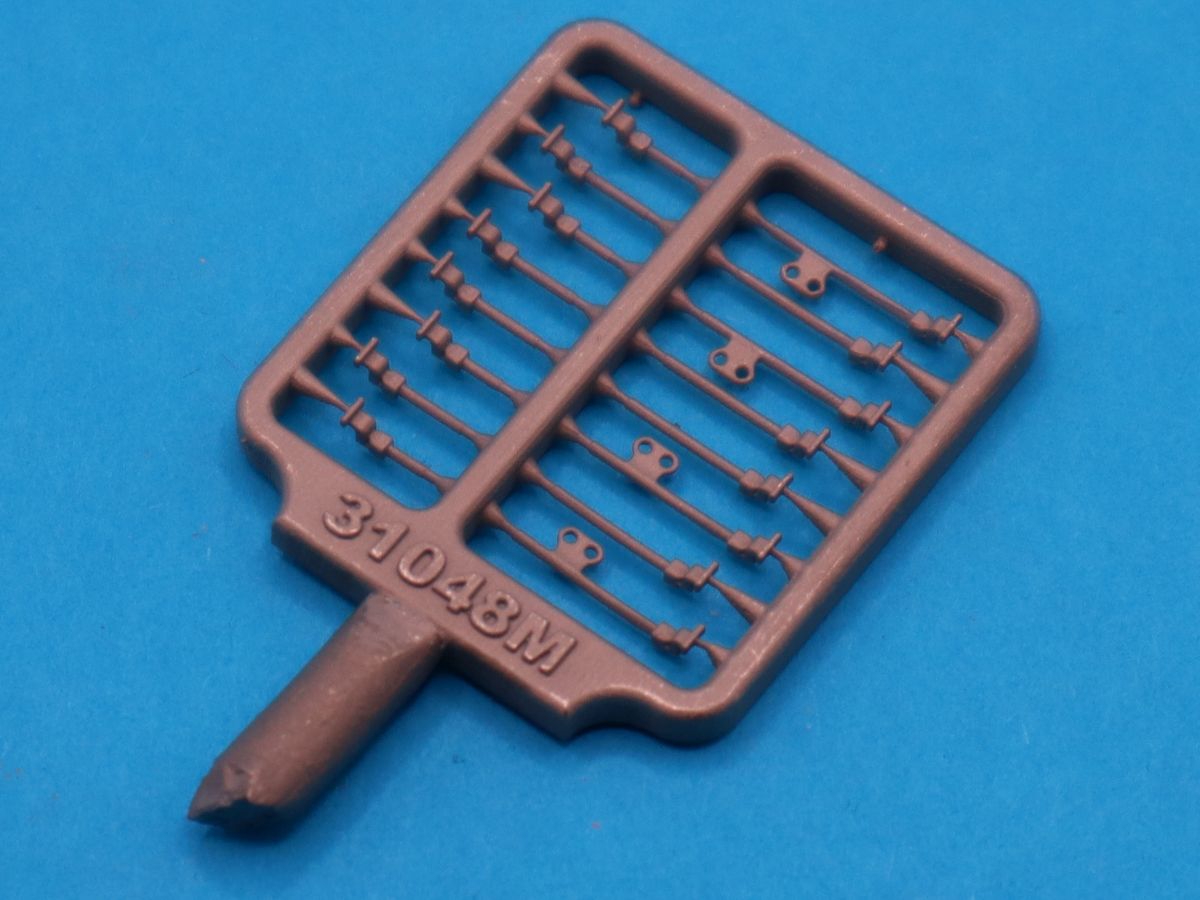

ApoClips : les premières traverses
Les vacances ayant été écourtées, nous avons profité de ce calme relatif pour avancer les projets : on passe aux essais sur les traverses ApoClips !
On commence avec la version de base, la planchette de traverses non sabotées 31169BN.
Prototype imprimé sans souci, l'étape suivante est un essai d'assemblage approfondi en Vignole et en double champignon.
Il y aura des centièmes en plus ou en moins ici et là mais voici l'allure générale.
Second prototype très important, les traverses d'une déviation simple tg 0.13 double champignon.
C'est pour cet essai que nous avons finalisé à toute vitesse les dessins montré par notre brève précédente.
Ici aussi nous voyons déjà quelques corrections nécessaires, rien de bien critique.
31169BN TraversesPVNonSabotees V09
30708B BSx013 Traverses
ApoClips : les autres traverses

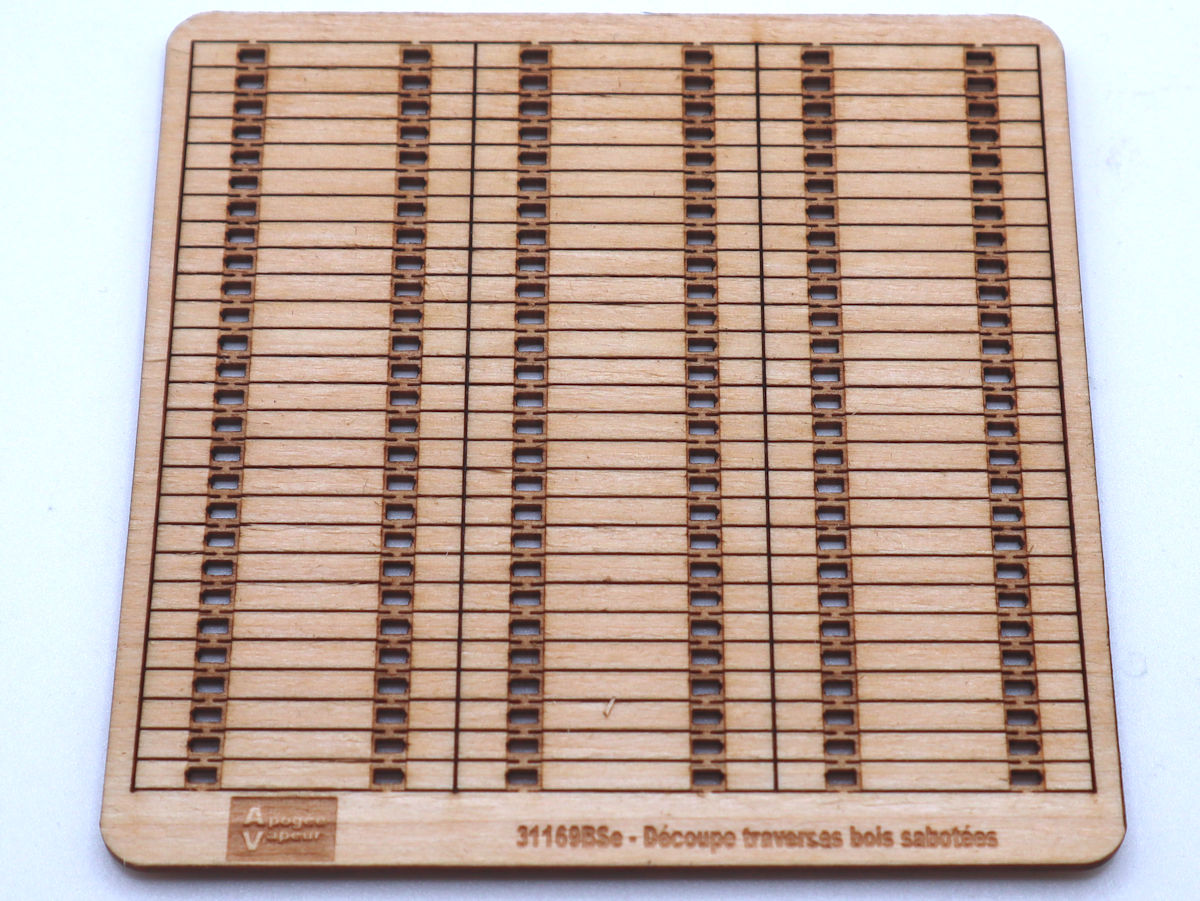

Les planchettes de 2 mm sont en réassort mais nous avons quand même imprimé ces deux références qui étaient prêtes pour tester le dessin : les traverses sabotées Vignole 31169BS et celles à sabotage large pour le double champignon 31169BL.
On les voit ici en 1.5 mm pour essai des ApoClips.
C'est encore un peu tôt pour annoncer des prix car le réapprovisionnement en profilés prendra du temps.

ABCyp est de retour
Nous lui souhaitons une bonne installation et consatons le positionnement prix de son appareil de voie.
Avec des outils en moins, des profilés en plus et surtout le façonnage des profilés, l'ajout d'un temps de travail effectué en Europe entraîne un surcoût de 65 % bien naturel.
On serait sans doute à un doublement pur et simple si la version sans façonnage des rails ne comprenait pas les outillages.
Pour une comparaison, tenez compte de ce temps qui économise le vôtre, de notre côté nous n'assurons plus ce service.
Tous nos encouragements et bon succès à cette production !
31169BS TraversesPVSabotees V09
31169BL TraversesPVSabotLarge V09

Le 31 Août 2024

Absurdités et forum sans éthique
Deimos_epIV n'a pas compris que les 020T Cockerill et Fives-Lille avaient au moins deux diamètres de roues différents et que la variante de 700 mm peut être représentée par les roues d'origine du kit Gecomodel ainsi que par nos roues, nettement plus fidèles.
Nous n'avons pas les roues qu'il illustre par sa vue de l'esprit en 3D de ce qu'il faudrait faire en modélisme industriel si on avait les fonds propres et l'envie de lancer son projet... bonne chance...
Nos roues sont aussi fidèles que le permet notre technique pour une série totale de 40 roues, réparties en deux variantes de rayonnage et deux normes de roulement.
Elles sont disponibles au prix coûtant, mais pas pour son modèle qui représente autre chose !

ApoClips : nouvelles références

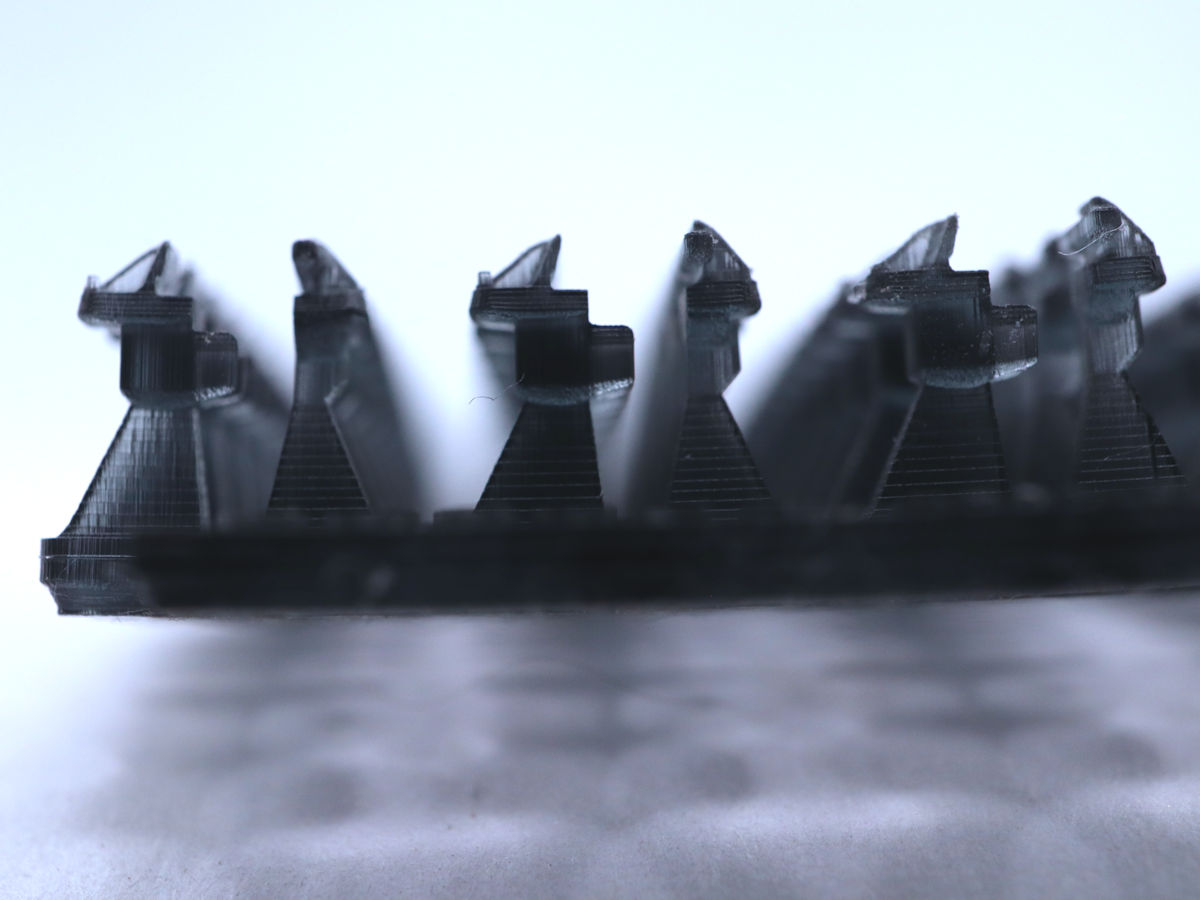

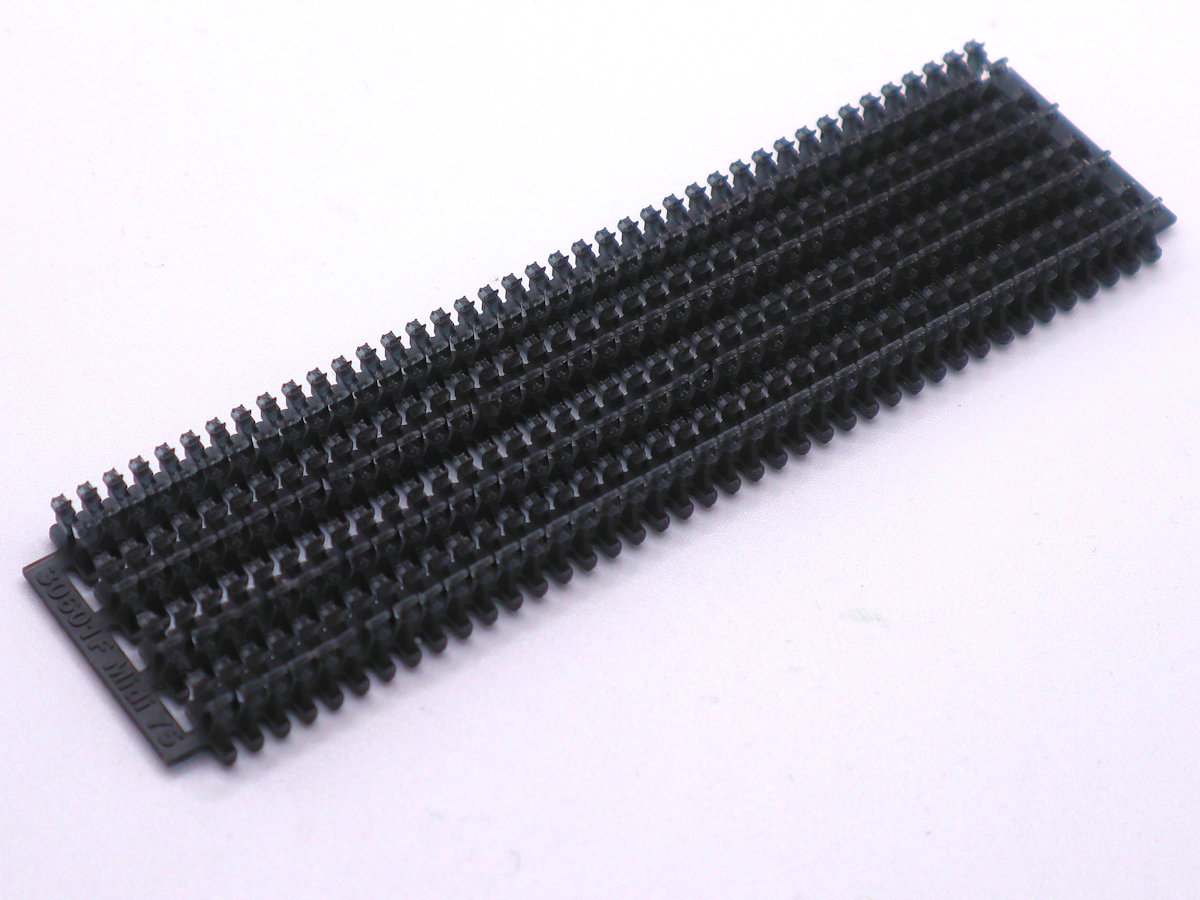

Conne annoncé, voici nos selles Vignole code 75 alternées gauche / droite pour la pleine voie, référence 30674F.
30674F Selles3GDa
30674F Selles3GDb
Gros morceau suivant : les modèles maîtres de fonderie
Nos premiers modèles maîtres de fonderie étaient imprimés en 3D en Suisse avec une résolution que nous n'avons jamais retrouvé depuis, aux environs de 8 microns, mais aussi à un prix que nous ne pouvions pas poursuivre, il a fallu changer.
Plusieurs techniques d'impression 3D ont été testées depuis avec divers résultats, la dernière méthode en date était sur machine Stratasys en sous-traitance chez Shapeways.
Nous pourrons reprendre cette technique cet automne en changeant de founisseur non pas en Hollande mais en Suisse, moyennant diverses précautions pour que l'enveloppe budgétaire reste sous contrôle.

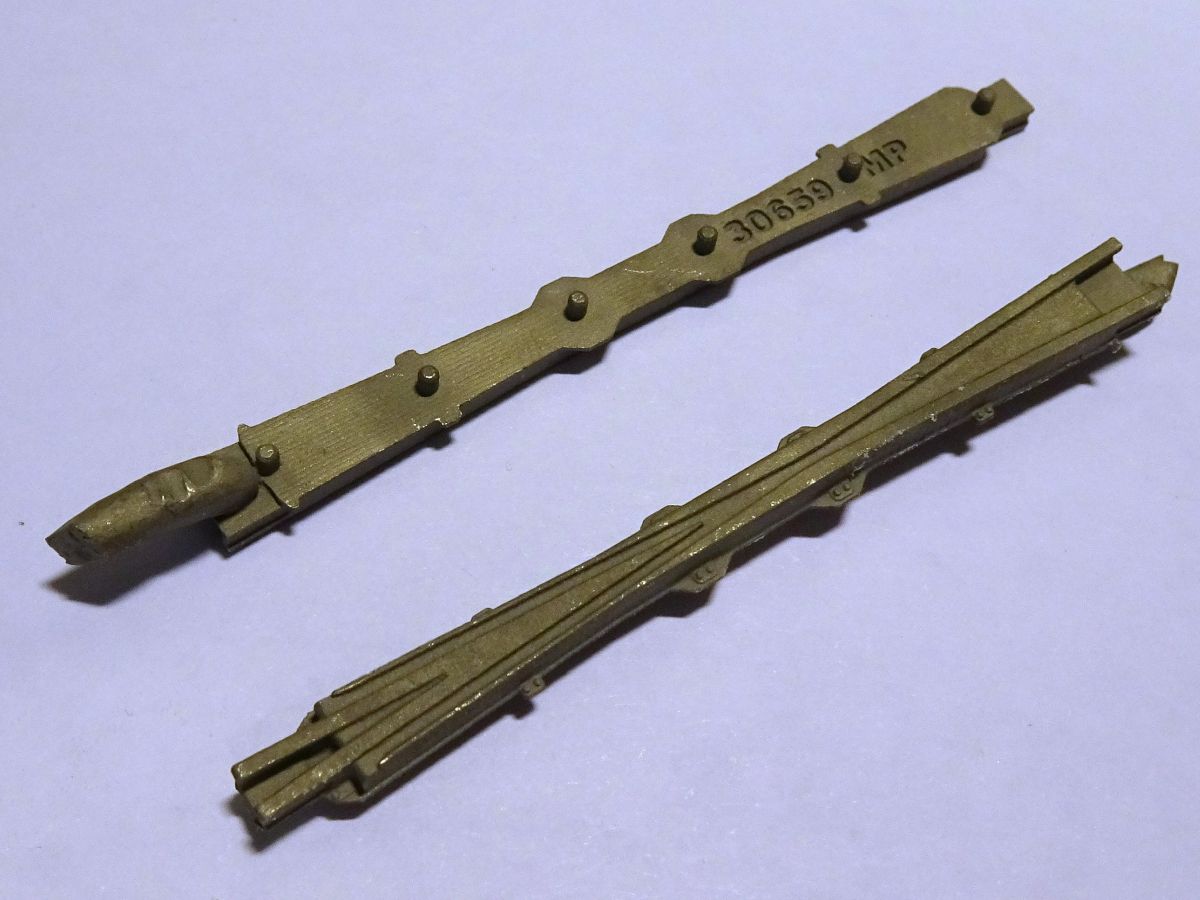

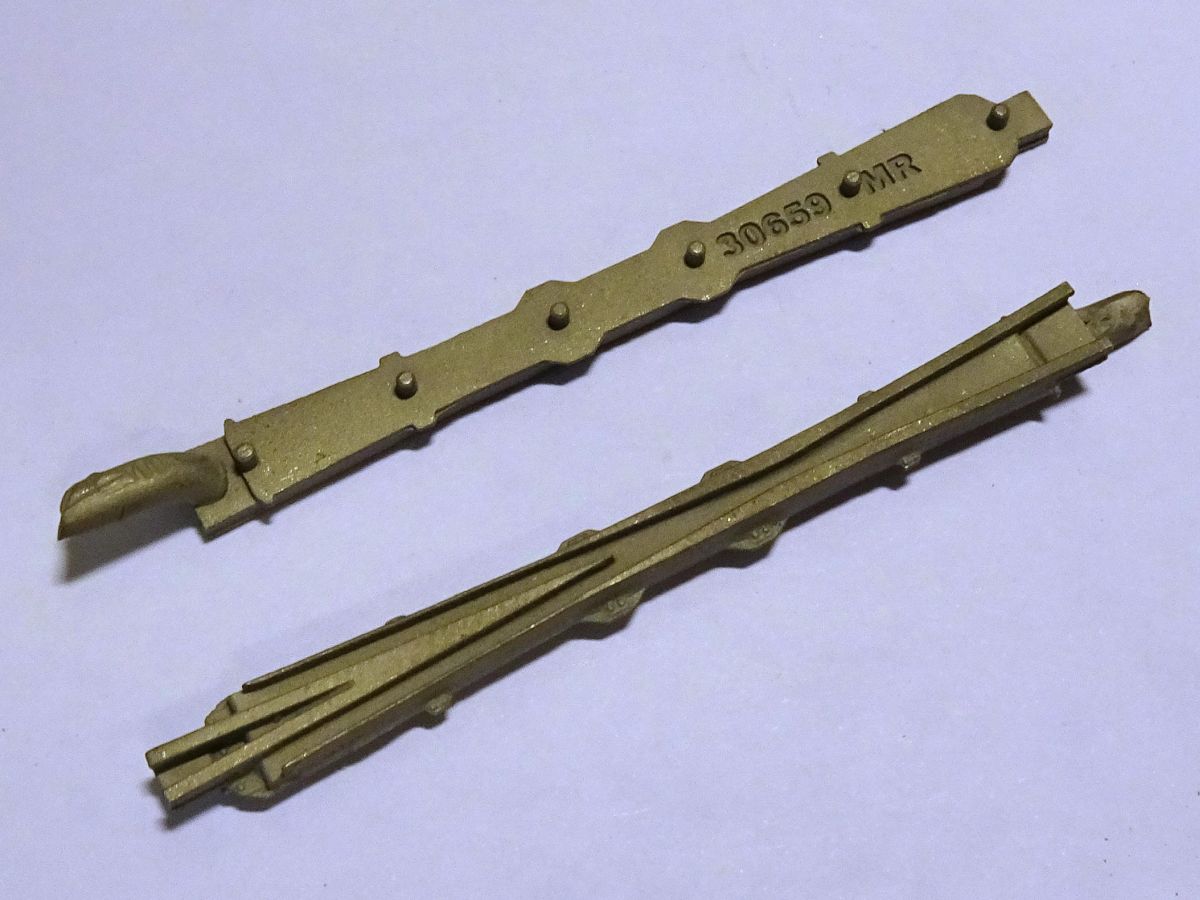

En effet, voici une tentative d'impression de deux coeurs d'appareils de voie double champignon du Paris-Orléans.
Dessus, les pièces sont impeccables, mais dessous elle ne sont pas du tout acceptables.
Pas grave, mais c'est un contre-temps.
30673Mx CoeursDC013a
30673Mx CoeursDC013b
VMM génération ApoClips : l'étape suivante
Les modèles maîtres ci-dessus, pour les deux normes NEM et Proto'87 que nous pratiquons, arriveront sous forme de fonderies de maillechort cet automne.

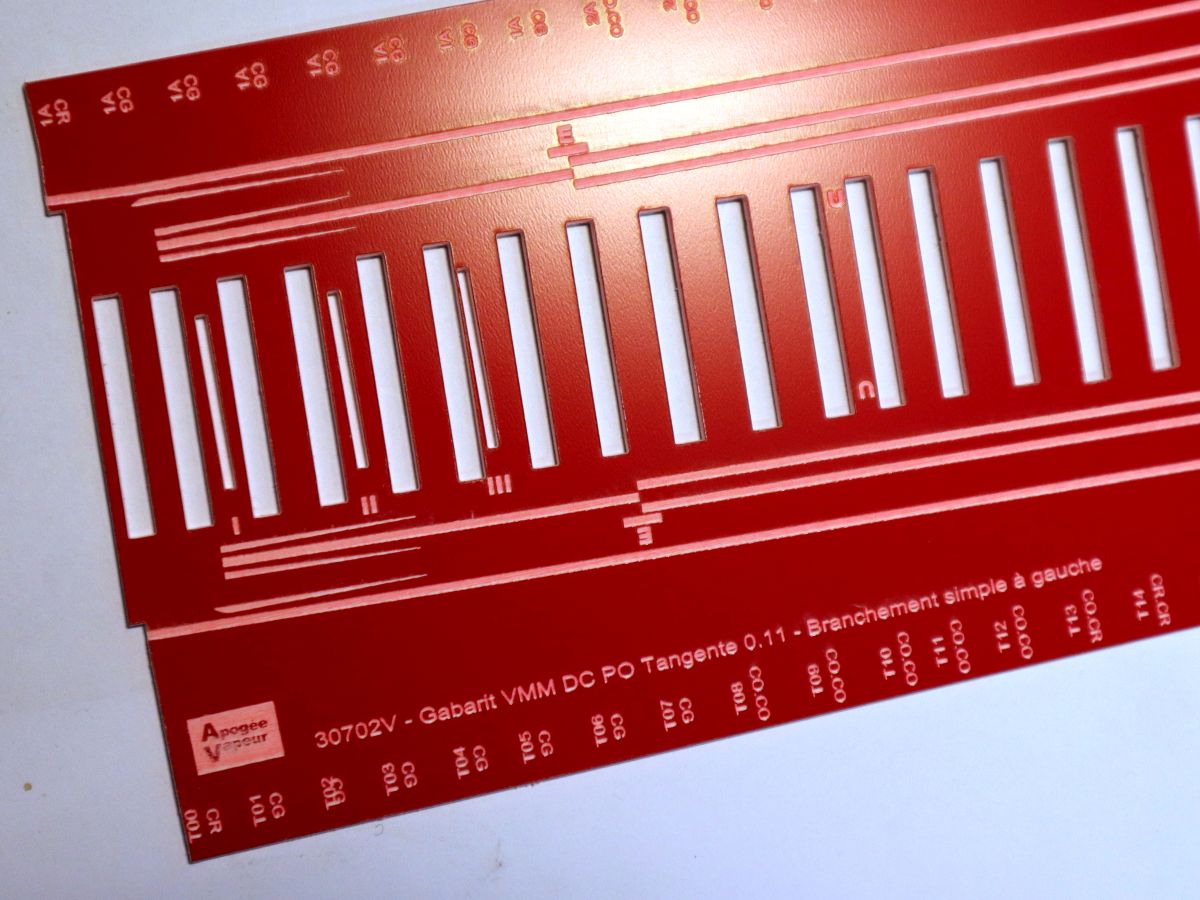

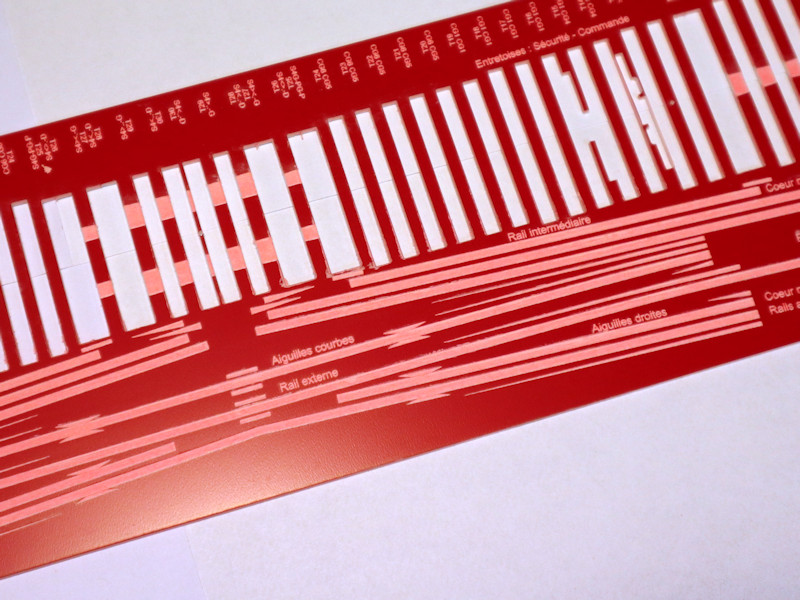

Ayant maintenant tous les composants nécessaires, nous pouvons finaliser les premiers dessins complets de nos appareils de voie double champignon du Paris-Orléans en tangente 0.13, variante à coeur moulé donc parmi les appareils les plus modernes avant la nationalisation.
Il nous reste à faire de nombreux essais pour valider le principe d'ApoClips, que nous pensions pouvoir faire avant nos vacances...
Les bricolages de modèle maître ayant duré plus longtemps que prévu, c'est partie remise après notre retour de vacances le 15 septembre.
D'ici là, pas de téléphone ni d'EMail alors à bientôt !
30710VP 3D01
30710VP 3D02

Le 25 Août 2024

Impressions 3D internes : suite des faisabilités
Il y a quelques brèves, nous vous avons montré les supports de troisième rail Maurienne et Métro, les revoici avec notre résine de production.
- Ref 30051F : Support Maurienne,
- Ref 30055F : Support Métro,
Sur ces photos en macro, on voit bien les limites du porte à faux admissible : sous les supports, les couches inférieures sont déformées par arrachage quand elles sont trop loin des supports.
Ces essais nous ont permis de déterminer le porte à faux admissible.
Une petite reprise de conception permettra de pallier à ce défaut si ceci vous intéresse, fin des essais sur ces références pour l'instant.
30051F 3RMaurienne d
30055F 3RMetro d
Nous vous avons aussi montré les premiers tirages de nos éclisses isolantes ref 30658F pour le rail à double champignon code 75.
Nous en avons fait un tirage en résine de production, comme on le voit sur l'image de gauche.
Le constat est rapide : les éclisses sont déformées, il faut faire autrement.
Voici la version suivante, bonne pour le service : cette fois l'orientation permet le respect de la géométrie pendant l'impression et le porte à faux maximum déterminé à l'étape précédente est respecté.
Ce constat ne vaut que pour notre imprimante avec cette résine et les paramètres que nous avons employés...
30658F DCPO EclisseIso V2
30658F DCPO EclisseIso V2b
ApoClips : nouvelles références
La première était déjà annoncée voici deux semaines, rendue nécessaire par la double asymétrie des selles Vignole à 3 trous.
La référence 30608F change de désignation pour devenir une grappe de selles à 3 tirefonds à gauche, et la nouvelle référence 30671F qui est une grappe de selles à 3 tirefonds à droite.
La série sera complétée d'une référence alternée gauche / droite pour équiper plus simplement la pleine voie.
30608F Selle3D V3c
30608F Selle3D V3d
ApoClips : premier gros morceau
Nous attaquons frontalement un premier appareil de voie ApoClips : en double champignon du Paris-Orléans, il s'agit de la déviation simple avec une tangente de 0.13 dans ses trois versions (gauche, droite, symétrique) et deux normes de roulement NEM fine et Proto'87 comme il se doit,
Les aiguilles et leur commande par nos pièces en fonderie de maillechort existent déjà sur les appareils VMM existants.
Les coeurs moulés sont un développement classique chez nous, qui sera attaqué tout bientôt.
Reste à élaborer la méthode ApoClips au niveau des contrerails, et voici donc les deux références 30672FR et 30672FP correspondantes.
Ce premier tirage changera encore un peu d'aspect pour pallier aux petits soucis constatés.
Les deux contrerails encadrent les douze clips qui se montent depuis l'extérieur de la voie comme les autres, sur cette grappe qui se sépare en deux parties.
Nous fournissons aussi quatre éclisses isolantes un peu modifiées pour les sorties du coeur moulé.
30672FR DCPO CRa
30672FP DCPO CRa

Le 18 Août 2024

Les briquettes sont disponibles
Les briquettes sont donc les premières références disponibles à bénéficier de notre nouvelle technique d'impression au complet, machine, résine finalisée.
Le prix de toutes nos briquettes descend encore un peu de 5.00 € à 4.80 € la grappe de 240 pièces.
Les anciens modèles sont tellement dépassés que nous avons éliminé tous les reliquats et même remplacé les grappes dans quelques commandes en cours.
30101Fd
30102Fd
30103Fd
On remarque sur ces macro photos pas faciles à prendre, bombardées de lumière car les impressions noires sont ardues à contraster, que la résine ainsi illuminée est légèrement translucide.
En réalité, même si un voile de peinture leur fera du bien, elles sont bien noires.
Certaines photos sont mauvaises, car nous n'avons pas l'habitude des macros et la mise au point est vraiment sensible, ne rendant pas toujours honneur au niveau de détail et de lisibilité non seulement des écritures, mais des polices de caractères
30104Fd
30105Fd
30106Fd
Sur un forum sans éthique, notre confrère ABCyp se demandait comment VMM était maintenant commercialisé.
Hé bien il en sera de VMM comme de ces briquettes : nous reprendrons la diffusion confidentielle par notre site dès que nous aurons réglé de manière satisfaisante et pour une gamme suffisante, cohérente et concrète cette grossière interruption indépendante de notre volonté.
30107Fd
30108Fd
30109Fd
