Fraisage CNC, on déroule

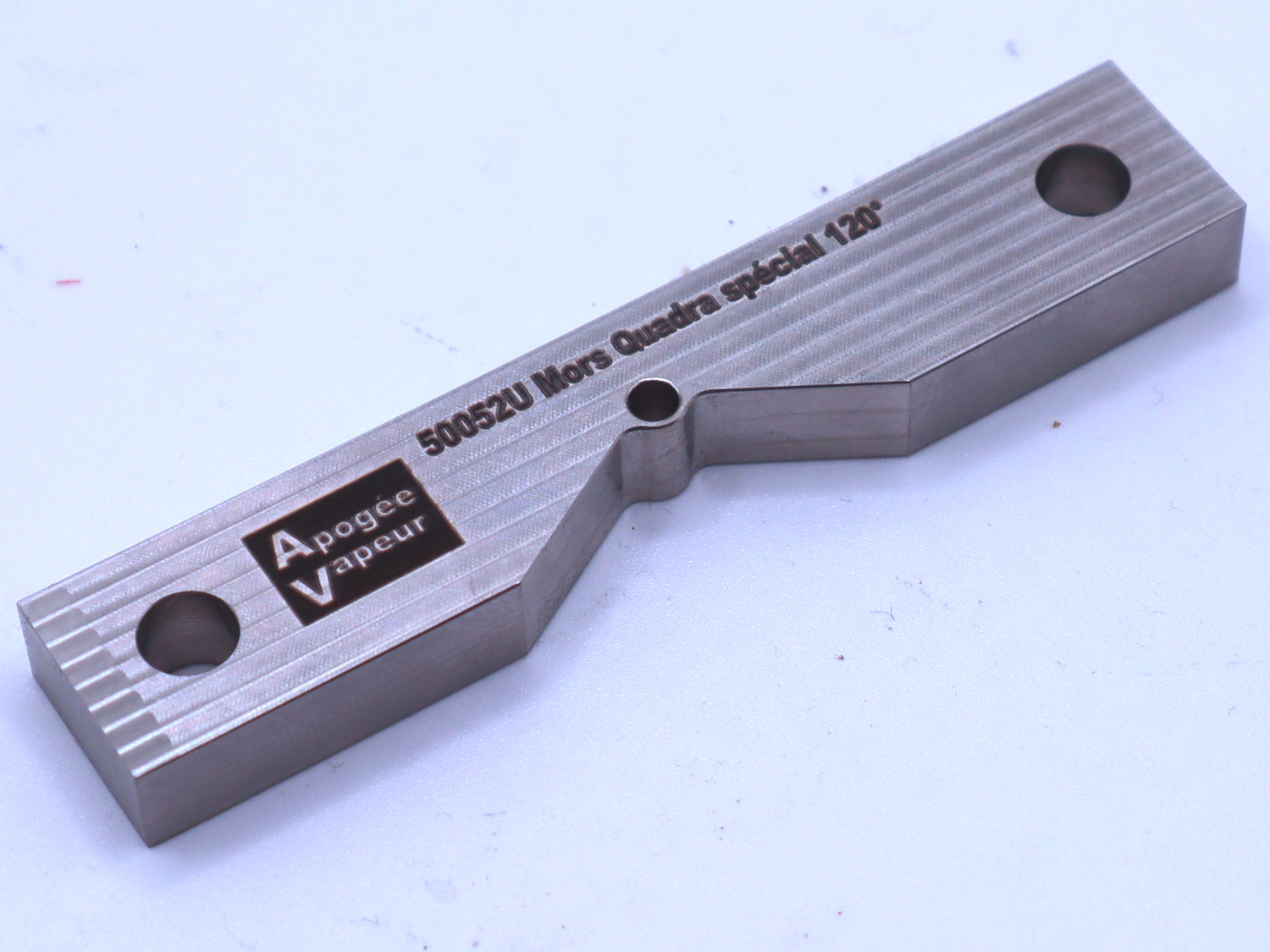

Différents fraisages ont avancé : par exemple, plusieurs mors d'outils d'ajustage pour le rail à double champignon.
De même, la grappe Coudovap de la 1.230K est maintenant OK.
Un bon mois de pause avant la reprise !

La reprise du pipeline
Nous n'avions pas lancé de gravure depuis longtemps, une franche lassitude après dix ans de bagarre contre les moulins.
Les nouvelles gravures concernent la PO4500 et les Coudovap 3.242 A1 et 1.230K et des bricoles pour les copains.
C'est aussi l'occasion de faire le point sur le pipeline Apogée Vapeur, c'est-à-dire des développements et productions en cours.
Nous utilisons l'impression 3D pour trois domaines distincts : le conditionnement de nos jeux d'outils  VMM et Quadra, le prototypage de nos pièces de fonderies et la production des grappes de détaillage de nos appareils de voie.
Les conditionnements sont produits avec notre imprimante à fil.
Les prototypes continueront d'être produits par impression à haute définition sans support malgré l'arrêt de Shapeways.
Par contre, il faut une autre source et nous attendons quelques nouvelles la semaine prochaine.

Fraisage CNC et courbe d'apprentissage, suite
La grappe Coudovap de la 3.242 A1 présentée dans notre dernière brève a été refaite comme prévu en corrigeant les erreurs de jeunesse de votre serviteur : la voici brute de fraisage.
Reste à terminer les alésages des quatre portées, nous vous le ferons, puis de votre côté il faudra :
- dégrapper et ébavurer toutes les pièces,
- chanfreiner les quatre portées en réfléchissant à bien identifier le côté de l'entrée puis vous y tenir,
- ajuster la clef Coudovap sur le guide intermédiaire,
- créer soigneusement à la lime les méplats autour des masses de contrepoids.
Rien de bien difficile.
Seconde forme prototypée : le Coudovap de la 1..230K.
Nous referons avec d'autres paramètres de surfaçage, là on était un peu bourrins pour gagner du temps...

Veille technologique : voici l'oeuf de Colomb !
Merci à l'internaute attentif qui nous a signalé cette vidéo !
Nos amis britanniques regrettent peut-être le Brexit, mais ils gardent une belle créativité et tout leur pragmatisme pour l'impression 3D et la modélisation paramétrique.

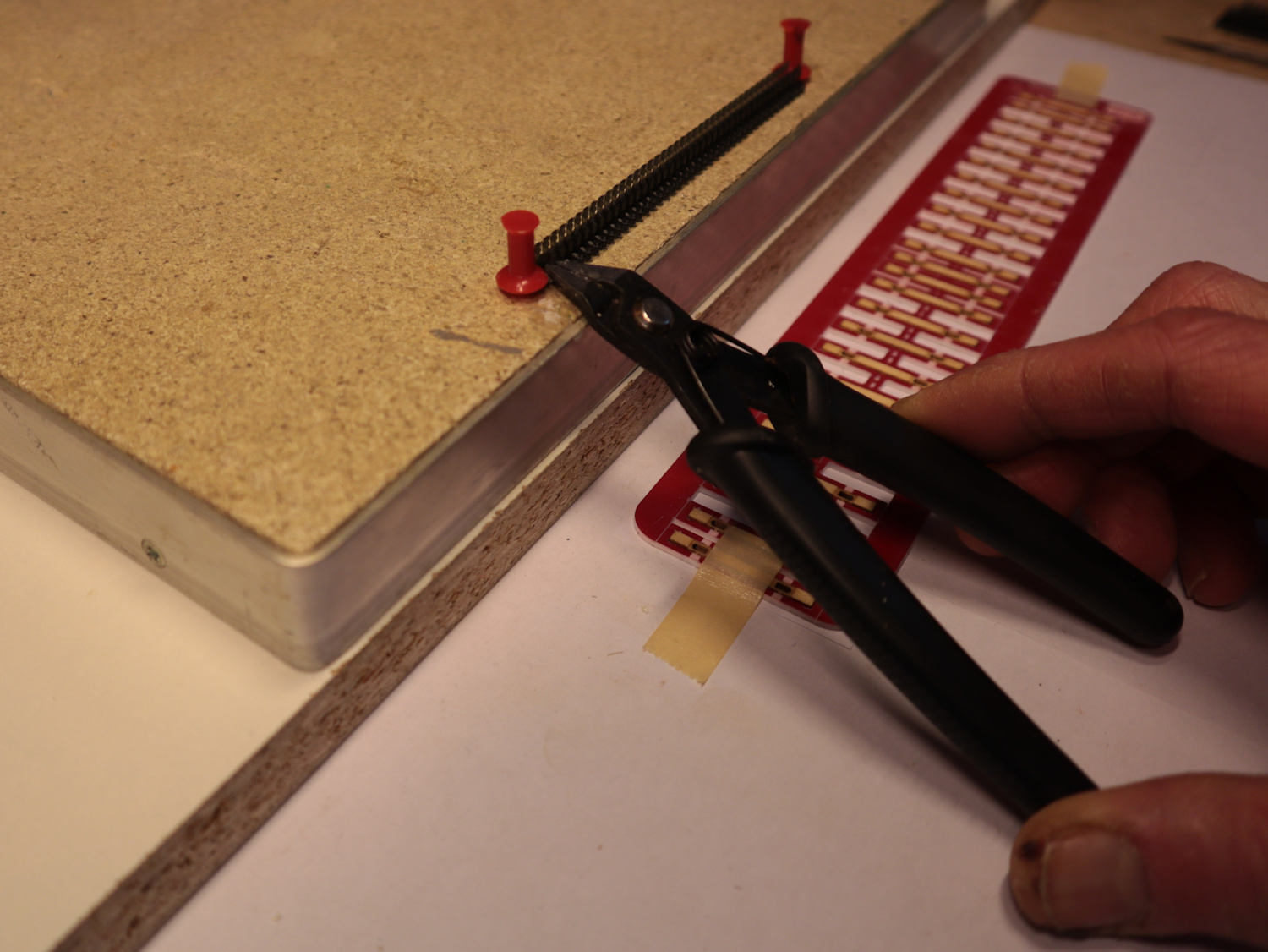

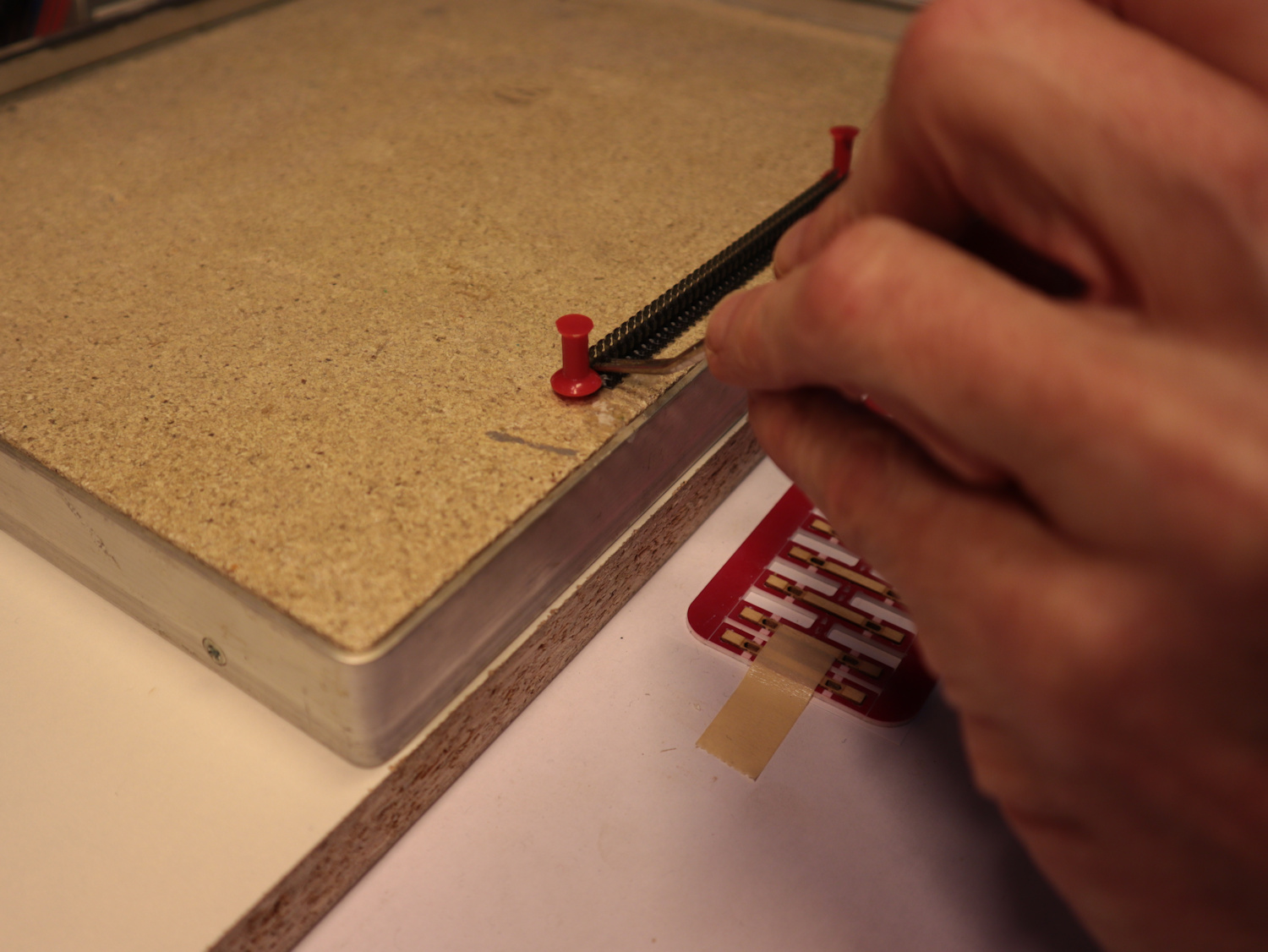

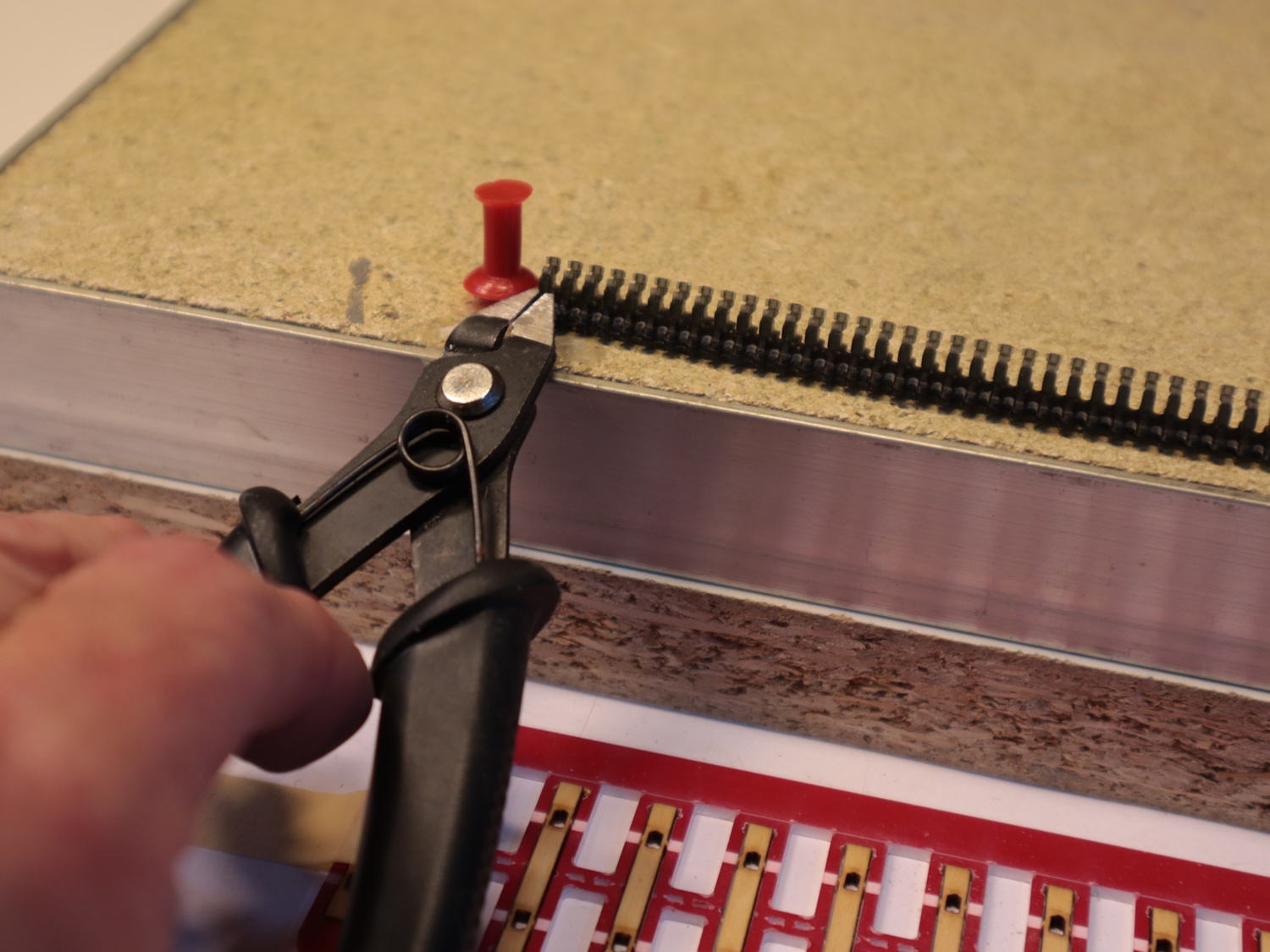

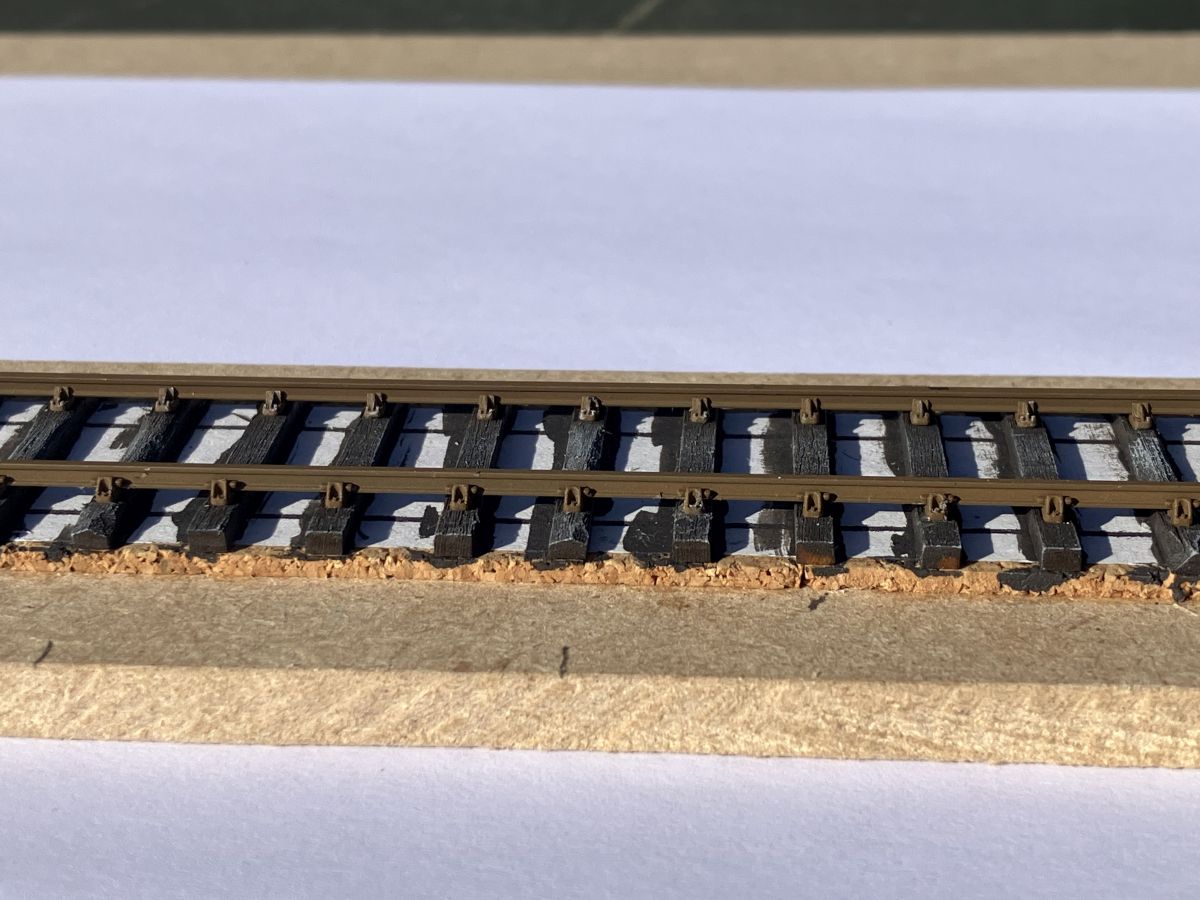

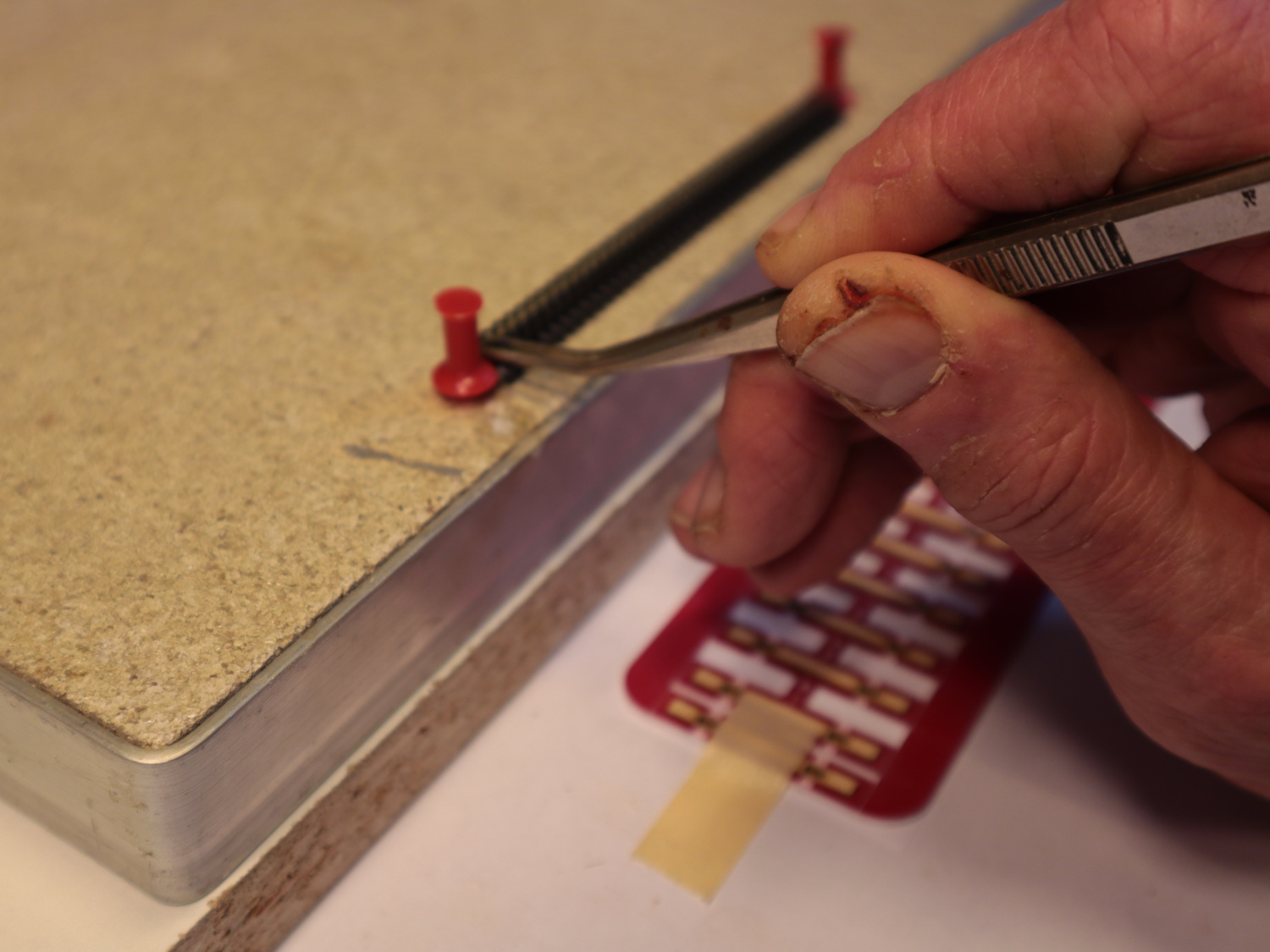

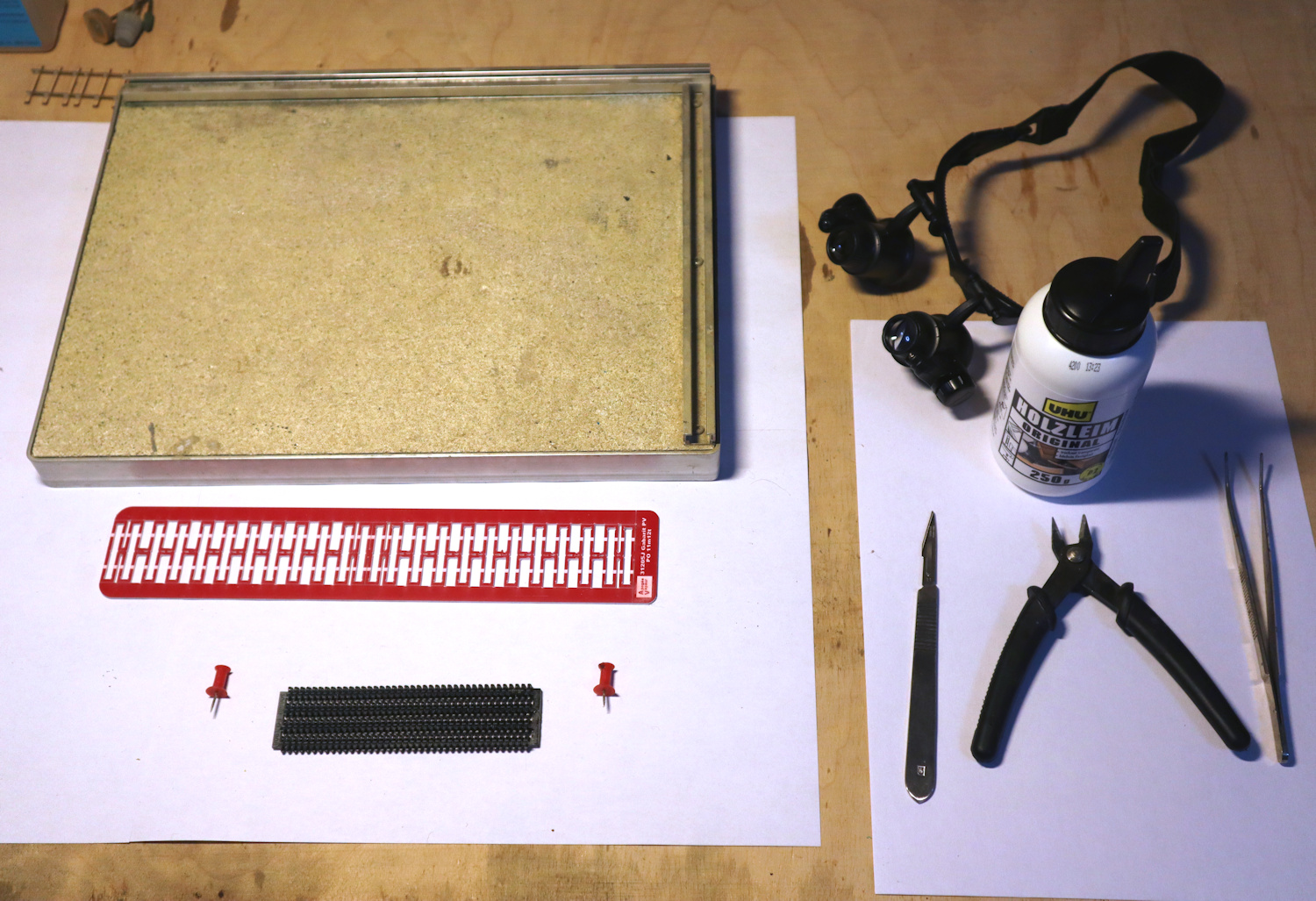

On sait la difficulté de créer des coussinets de voie en double champignon, qui nous a amenés à les rapporter et à les fixer par tenon et mortaise sur les traverses bois, avec un bon résultat mais qui demeure fragile.
Par contre, nous sommes défavorables à l'impression 3D vus dans notre veille technologique, le volume amenant à des coûts prohibitifs en sous-traitance.
Templot réunit les meilleures pratiques actuelles :
- dessin 3D paramétrique,
- bois et découpe laser pour les traverses bois,
- impression 3D FDM des traverses métalliques ou béton,
- impression stéréo résine pour les petites pièces.
Astuce admirable : le coussinet en deux parties qui permet de poser le rail avant de l'immobiliser, les embases des coussinets sont insérées ou clipsées selon les cas.
Quant au coût de sous-traitance, il est éliminé en donnant accès au logiciel de paramétrage, au modéliste de fabriquer.
Inapplicable en France car si les modélistes impriment eux-mêmes, ABCyp semble avoir essayé : l'artisan est assailli de questions de base (choix d'imprimante, matériaux, paramètres), ne gagne rien et ne s'en sort jamais.
Par contre, l'approche semble praticable outre-Manche car les clubs sont actifs, bravo !

Fraisage CNC et courbe d'apprentissage
Il ne faut pas se mentir, avec quelques printemps de plus au compteur, se lancer dans un nouveau logiciel 3D tel que Fusion 360 et passer au concret sur un petit centre d'usinage comme le Haas Mini Mill, c'est relativement ardu et très chronophage, d'autant plus que je n'y ai accès que trois heures par semaine.
Mais on avance quand même dans ce domaine, par exemple nous pouvons de nouveau fournir tous les outils d'ajustage VMM en rail Vignole et en double champignon.
La précision et la qualité de surface des rainures sont sans rapport avec ce que nous pouvions faire auparavant !
Ceci dit, cette machine a quand même besoin de temps pour usiner nos rainures, je ne peux envisager que deux à trois pièces à l'heure et il faut au moins payer la location de la machine.
Ce n'est donc pas offert, nous consulter !

Les essais reprennent avec des usinages de laiton, par exemple ce gabarit de perçage de lames d'appareil de voie ref 30664S qu'on nous demande depuis très longtemps.
C'est bon, maintenant on sait le faire !
Dernier exemple pour aujourd'hui : ces grappes sont usinées sur un martyr également constitué d'un morceau de plat de laiton.
Les deux pièces sont posées sur des cales et prises dans un étau machine.
Une fois usinée la pièce que l'on voulait, ce martyr doit être totalement ébavuré ou remplacé car sinon la hauteur de la pièce à usiner est modifiée, la pièce est trop haute et non horizontale.
A refaire !
La leçon vaut bien un fraisage, sans doute...

Un pont Midi deux fois moins petit
Il y a seulement quelques semaines, on nous demandait si notre kit de petit pont Midi pouvait être allongé.
Nous n'avions pas encouragé cette démarche car le domaine ferroviaire est plein d'ingénieurs géniaux qui s'ingénient ingénieusement à calculer les structures et économiser les matériaux, un pont de longueur double aurait forcément des poutres plus fortes.
Seulement voilà, quand les preuves photographiques sont fournies...
Ces modèles ont été construits et ainsi réunis par Nicolas, un fameux modéliste que vous connaissez déjà bien pour sa 040 Midi, sa 3.040 TA et déjà son petit pont Midi !
Bravo, et merci de nous autoriser à vous présenter ces deux belles images.

Une 3.030TA, ça vous dit ?
Comme indiqué dans une brève d'Octobre 2022, nous nous sommes penchés sur nos documents concernant les machines Ouest 1011 à 1114, futures 30.601 à 30.704, elles-mêmes futures 3.030 TA.
Le modèle du RMA avait fait date avec son joli embiellage et sa distribution à double excentrique.

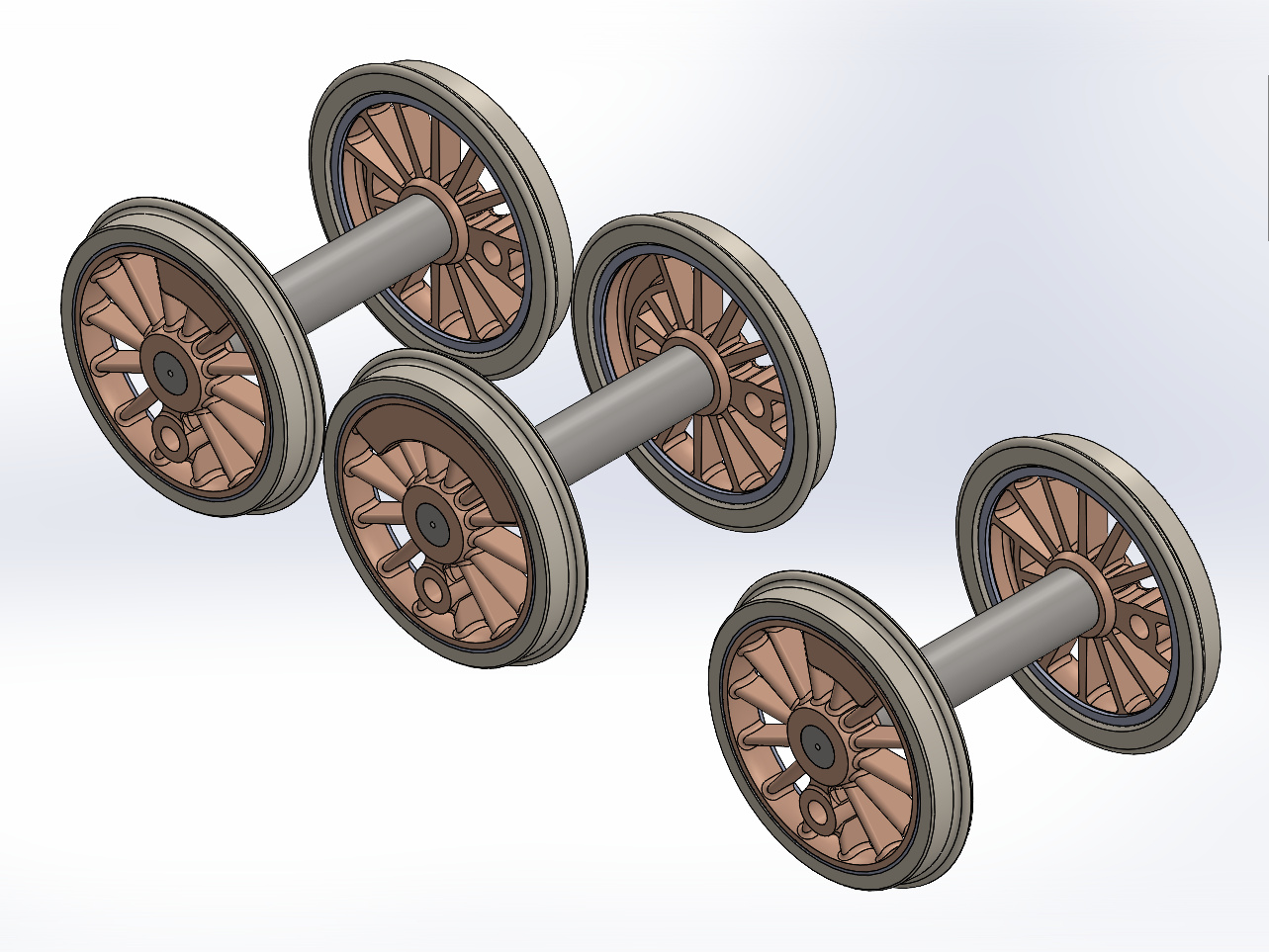

Dans nos listes, nous constatons avec horreur qu'il n'y a pas encore de roues de 15 mm à 12 rayons et maneton sur le rayon.

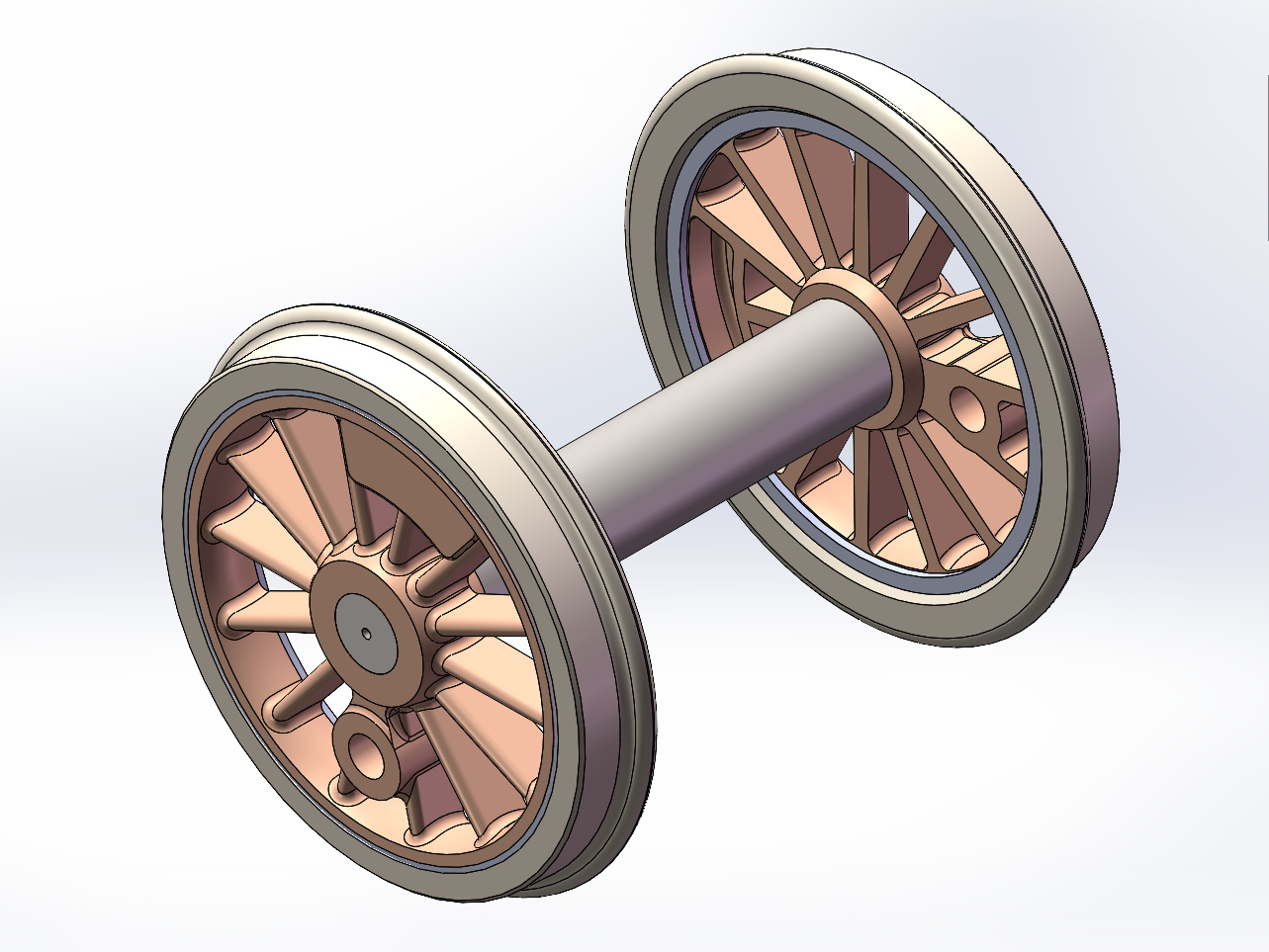

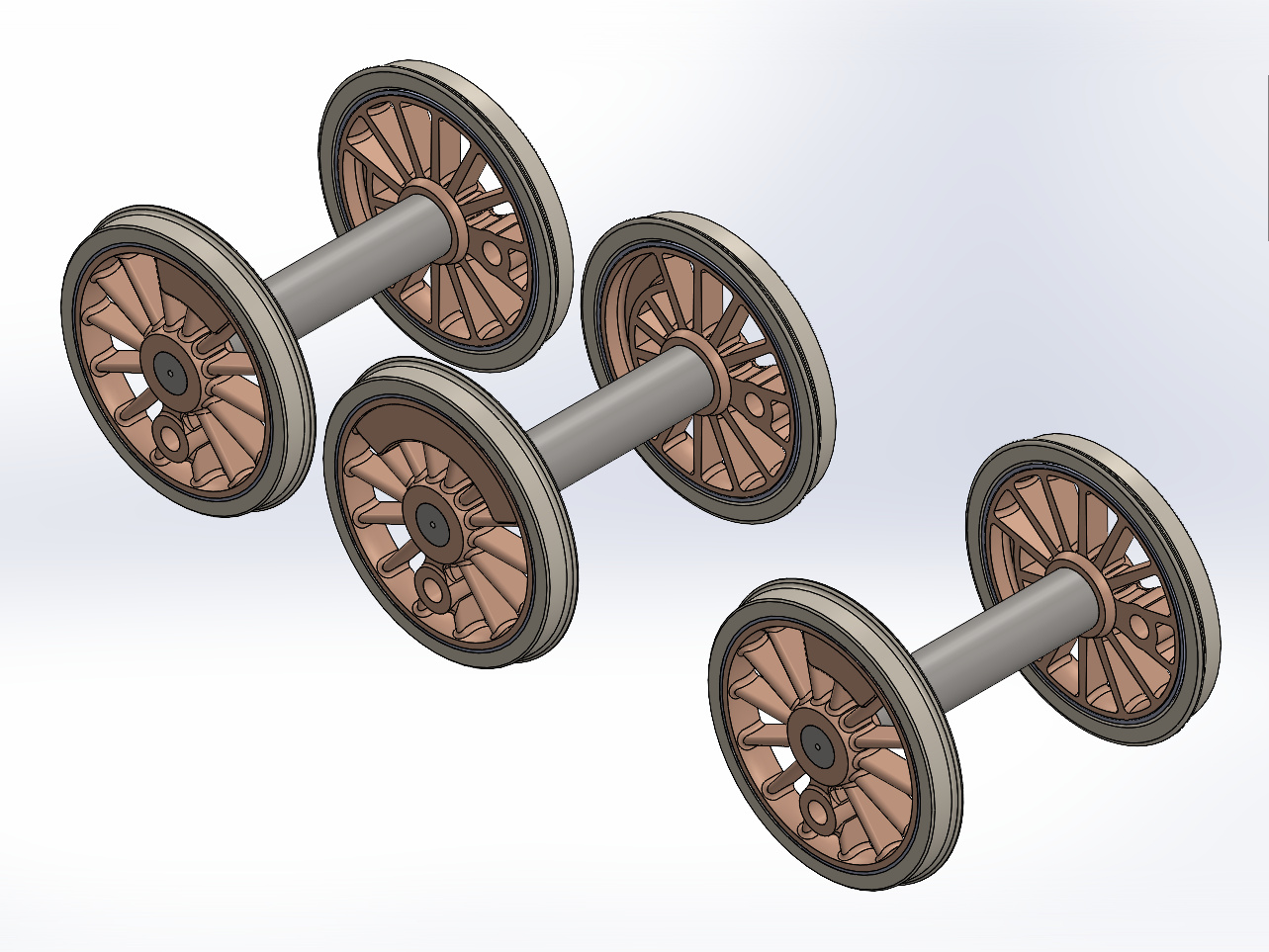

Nous avons donc dessiné ces roues et c'est avec plaisir que nous les présentons ici :

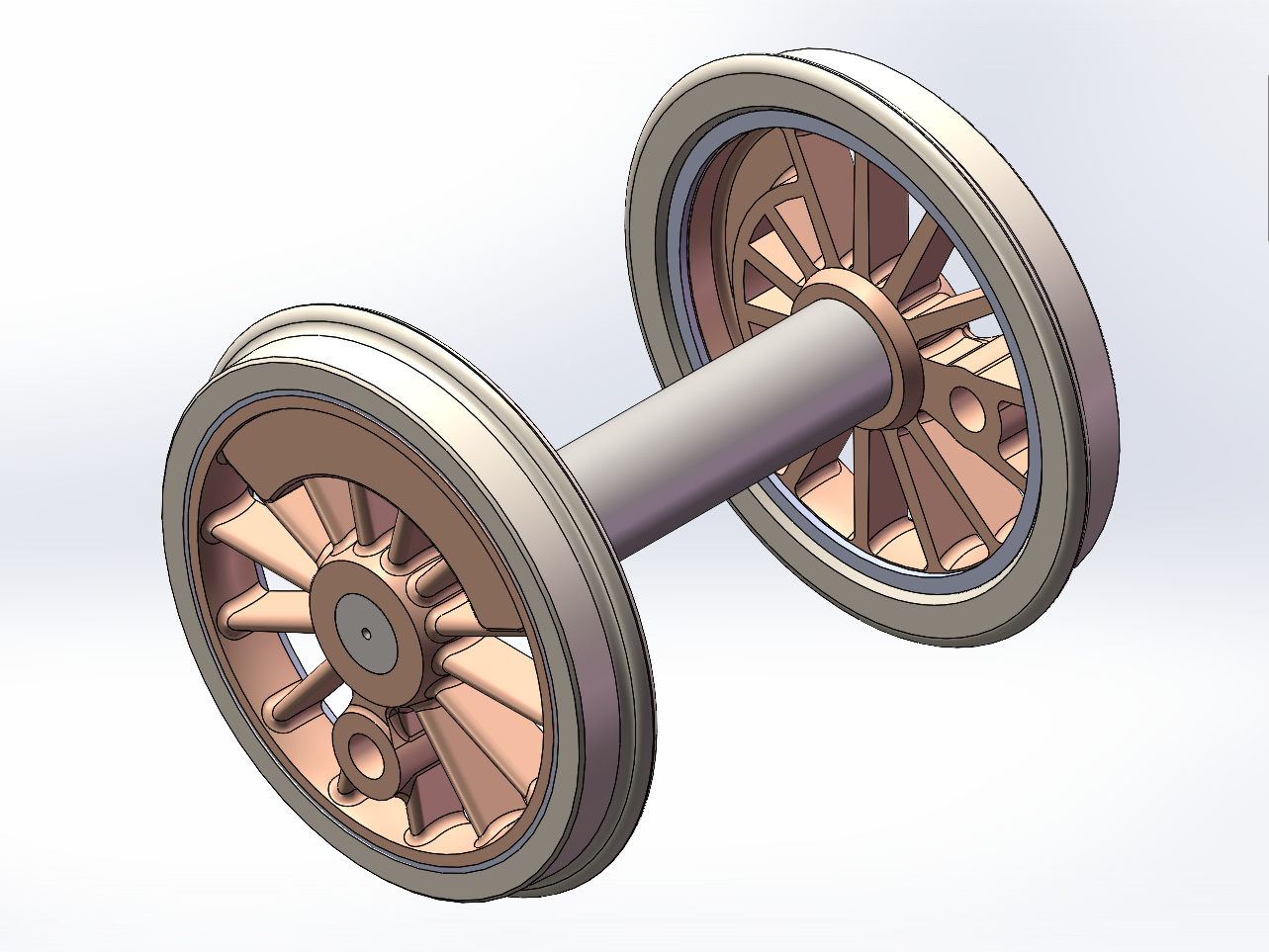

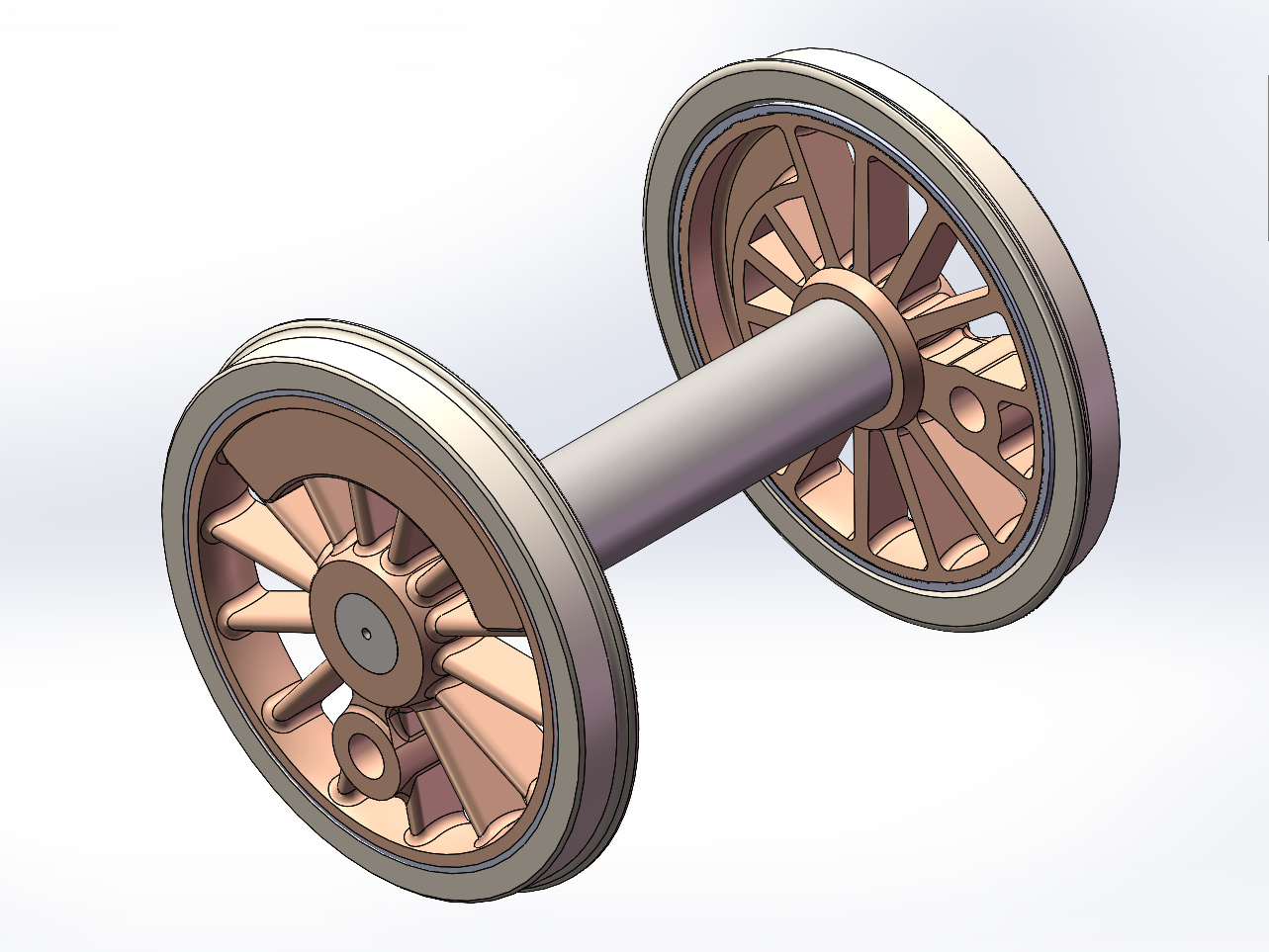

- 51313R : Motrice 3.030TA M12

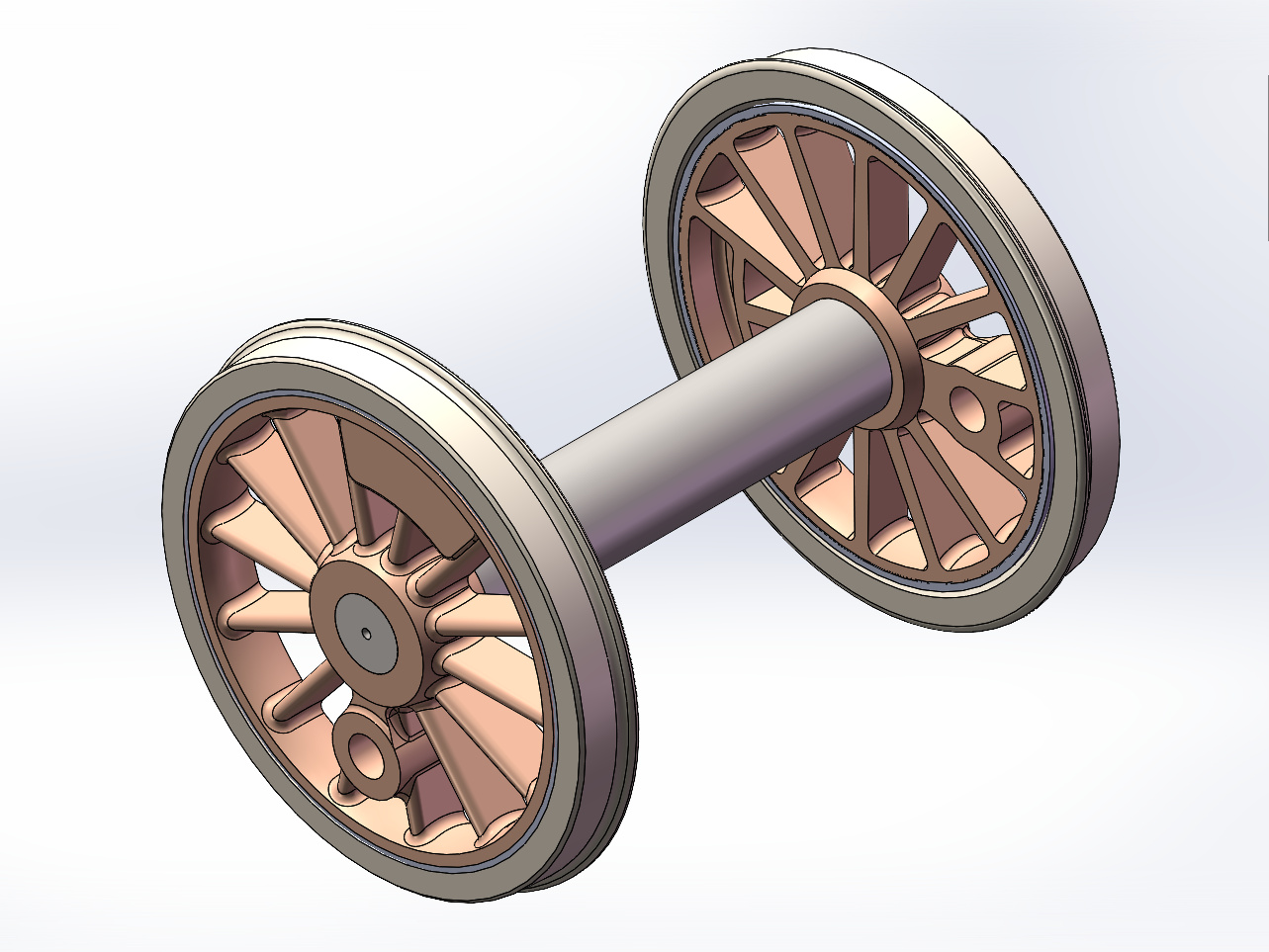

- 51314R : Motrice 3.030TA M3.

Et la référence 51317T pour le train complet correspondant.
A part ça, il est temps de profiter de la saison des fraises, nous y reviendrons...

Coudovap : passons à la pratique
On finalise l'étude car... cinq modélistes nous l'ont demandé !
Voici déjà une vue de la gravure, à peu près définitive : nous avons ajouté les bielles motrices et d'accouplement car vous nous l'avez aussi demandé, ce qui permet de traiter les rhumatismes de la bielle d'accouplement non segmentée, et l'anorexie des bielles motrices basse pression.
Nous sommes allés rendre une petite visite à notre nouvelle copine, une sympathique  fraiseuse à commande numérique Haas Mini Mill à laquelle on s'attache rapidement.
Voici un premier jet des quatre pièces de la grappe : deux flasques à contrepoids, un martyr de guidage et une clef plate.
Reste bien entendu à les ébavurer et quand nous passerons à la série, quelques cotes seront modifiées.

Ce premier essai a été riche en émotions et en enseignements, nous vous le décrivons sur cette nouvelle page de conversion.
Il nous a au moins montré plusieurs erreurs à ne pas répéter, mais qui semblent tout à fait évitables.

On refera un nouvel essai dans les prochaines semaines, bien entendu...
