Le 07 Décembre 2024

Changements chez Shapeways : effets de bord sur Quadra
Nous avons lancé en septembre 2018 ces entretoises en deux parties articulées sans y croire vraiment, ayant nous-même construit des outils de ce type en laiton et dans plusieurs diamètres.
Après de multiples essais de notre outil de calage Quadra standard à 90° ou Quadra spécial à 120°, la conclusion était que de tels auxiliaires renchériraient par trop l'outil étant donné la multiplicité des diamètres à traiter.
Evidemment, l'impression 3D allait nous donner tort...
Seulement voilà, seul le nylon en poudre nous permettait d'imprimer ces entretoises à un coût qui était raisonnable au début, puis a pris l'ascenseur chez Shapeways au point que nous devions établir un prix à 39.00 € pour les pièces que l'on voit ici, alors que leur état de surface n'est franchement pas terrible pour des pièces servant de jauge dos à dos et devant donc respecter une stricte cote en hauteur.
Au vu du succès rencontré, nous désespérions de retrouver un coût raisonnable avec une meilleure précision.
50080FR Serie
50080FP Serie
Vive l'impression maison !
L'adoption d'une résine bien adaptée et la précision de notre imprimante nous permettent de revenir sur ces pièce importantes de notre assortiment, et d'autres suivront.
Le prix est divisé par deux : 17.60 € au lieu de 39.00 € !
La mise en grappe est différente, mais les entretoises sont les mêmes si ce n'est qu'elles sont bien plus précises.
Pour préparer vos entretoises, détachez chaque demi-entretoise avec la lame neuve d'un scalpel en coupant à ras les nombreux ponts entre les entretoises et la plaque de construction.
Ceci laissera quelques restes de ces ponts, que vous abraserez en quelques allers-retour de la surface de contact appuyée bien à plat sur un papier de verre fin (160 à 400) en vérifiant que la hauteur de l'entretoise soit bien à la cote souhaitée de distance dos à dos indiquée par la norme de roulement choisie :
- 14.60 mm pour la norme NEM fine,
- 15.55 mm pour la norme Proto'87.
Réunissez deux parties au même diamètre, vérifiez que la portée des gonds soit débouchante avec un diamètre de 0.95 à 0.99 mm.
Chassez un morceau de fil de laiton de diamètre 1 mm et de longueur 14 mm au travers des quatre gonds, votre entretoise est prête !

50080FR QuadraEntretoisesV2
50080FP QuadraEntretoisesV2

Le 06 Décembre 2024

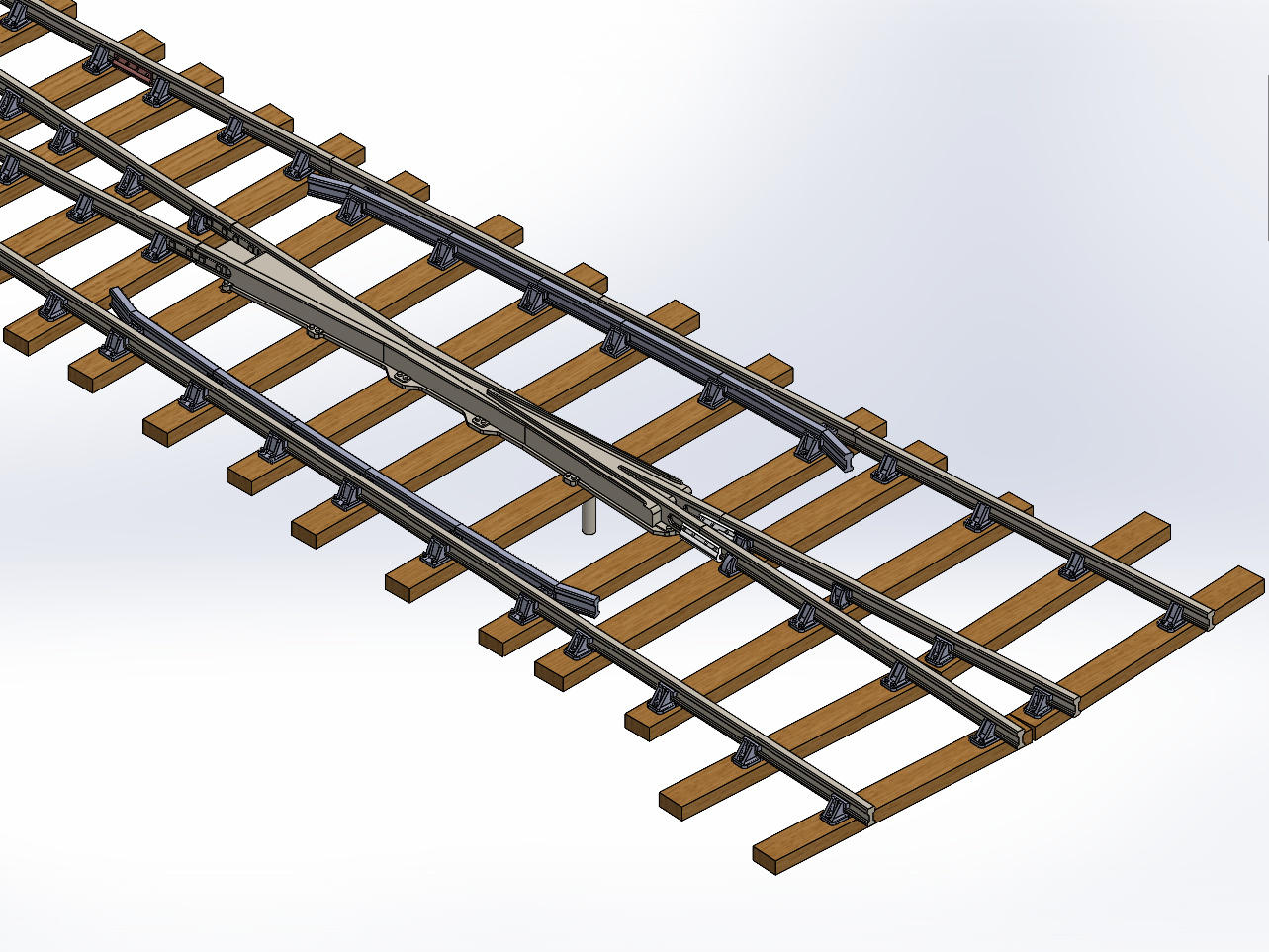

VMM : des traverses pour chaque gabarit d'ADV
Sans jouer ici au jeu des différences, nous vous avions présenté le 13 septembre dernier une première planchette de traverses en indiquant qu'il y aurait quelques corrections.
Celles-ci ont été effectuées et prototypées, la principale nouveauté est l'adaptation à la géométrie actuelle des tenons et mortaises ApoClips.
Un autre fait saillant est dû au fait que la mortaise ApoClips est orientée selon l'axe du rail par rapport au fil de ta traverse.
Ceci impose donc une planchette de traverse qui correspond exactement au gabarit de l'appareil de voie.
Le principe est donc le suivant : pour chaque gabarit d'appareil, une planchette de traverse particulière.
Il y a si peu de différence visuelle entre la planchette de traverses du branchement simple à gauche et celle du branchement simple symétrique que seule la première est illustrée ici.
Nous mettons en ligne les trois planchettes prototypées : branchement simple à gauche Ref 30708B, à droite Ref 30713B et symétrique Ref 30714B.
30708B BSG013 Traverses
30713B BSD013 Traverses

Le 05 Décembre 2024

VMM : nouveaux demi-coussinets DC
Cette barrette imprimée en 3D par nos soins contient un ensemble de coussinets du Paris-Orléans pour le rail à double champignon code 75 :
- 2 coussinets renforcés PO issus de la ref 30654F,
- 4 coussinets 1908 PO issus de la ref 30656F,
- 3 groupes de 3 paires de demi-coussinets renforcés à coin incliné à gauche et à droite à divers angles.
Le but de cette barrette est de fournir tous les coussinets nécessaires en plus des pièces imprimées standard pour la variante à coeur assemblé de nos kits d'appareils de voie du Paris-Orléans dans diverses tangentes, dans les deux normes NEM et Proto'87.
Elle fait partie de nos kits d'appareils de voie VMM - ApoClips, et vous pouvez l'obtenir séparément pour mettre à jour vos kits VMM de versions précédentes.
Quand on vous dit que les kits d'appareils de voie VMM - ApoClips se rapprochent...
30676F CoussinetsCoeurs 1
30676F CoussinetsCoeurs 2
VMM : retour de la catégorie Outillage
Ce set d'outils d'ajustage vous permet toutes les mises en forme de base des profilés de rail Vignole code 70 que nous fournissons dans nos kits d'appareils de voie.
Outre un boîtier parfaitement adapté, il contient une solide paire de goupilles servant de colonnes de guidage et trois paires de mors en acier inox fraisés sur commande numérique professionnelle :
- Un jeu de mors d'ajustage 31010A et 31010B pour la création des logement d'aiguilles et des aiguilles proprement dites, ainsi que des taillages en pointe pour les appareils de voie en tangente 0.13,
- Un jeu de mors d'ajustage 31015A et 31015B pour le taillage en pointe pour les appareils de voie en tangente 0.11 et 0.258,
- Un jeu de mors d'ajustage 31020A et 31020B pour le taillage en pointe pour les appareils de voie en tangente 0.167 et 0.208.
Cette nouvelle rubrique sera peuplée dès que possible avec les outils disponibles et des nouveautés sont en préparation.
31050S SetAjustageVignole70
31010SD

Le 03 Décembre 2024

VMM : nouvelle grappe de coussinets DC
Cette nouvelle grappe imprimée en 3D par nos soins contient des coussinets du Paris-Orléans pour un appareil de voie, un branchement simple par exemple, en rail à double champignon code 75 :
- 80 coussinets renforcés tels que ceux de notre ref 30654F,
- 20 coussinets modèle 1908 tels que ceux de notre ref 30656F,
- 20 coussinets de glissement tels que ceux de notre ref 30655F.
Elle fait partie de nos kits d'appareils de voie VMM - ApoClips, et vous pouvez l'obtenir séparément pour mettre à jour vos kits VMM de versions précédentes.
Rien de nouveau, donc, mais une combinaison bien pratique pour nos kits d'appareils en rail à double champignon tangente 0.13, puisque tous les coussinets nécessaires s'y trouvent, avec de la réserve.
Les premiers kits d'appareils de voie VMM - ApoClips se rapprochent...
30657F CombiDC013 1
30657F CombiDC013 2
VMM : le peuplement se poursuit
Nous poursuivons le peuplement de notre boutique en ligne avec les références de la collection VMM qui sont à jour pour la nouvelle version ApoClips.
C'est ainsi que la grappe de contrerails et coussinets double champignon du Paris-Orléans fait son apparition en version NEM (ref 30672FR) ainsi qu'en version Proto'87 (ref 30672FP).
Quand on vous dit que les kits d'appareils se préparent...
D'ailleurs, il semblerait qu'il n'y ait plus d'obstacle à l'expédition par Micro-Engineering de notre commande de septembre dernier.
Comme elle n'est encore ni arrivée ni même partie, on croise les doigts quand même !

Nos dernières grappes de détaillage injectées
Parmi les références retrouvées en déménageant, voici les dernières grappes de détaillage injectées 31001M.
Quand il y en a, il y en a, mais quand il n'y en a plus, ben il n'y en a plus !
30672FP CRDC013
M31001 Serie

Le 30 Novembre 2024

VMM : catégorie Gabarits appareils de voie VMM
Nouvel ajout de rubrique dans la collection VMM et ApoClips de notre boutique en ligne : les gabarits d'appareils de voie.
Il faudra encore un peu de temps pour concrétiser les kits, pour plusieurs raisons :
- Il faut tester, tester encore et pour cela il faut des mains en état de marche, ça avance mais on n'a pas encore terminé,
- Il faut finaliser une gravure, pas un travail si énorme maintenant que le principe est connu mais il faut le faire quand même.
- Nous attendons un décolletage important pour ce projet,
- Question tarif maintenant on sait où on va...
31107B TJD011V Gabarit 02
30702B GabaritDC BSG011 V3 03
