Conversion Tender : 35A Est

Conversion d'un tender Trix

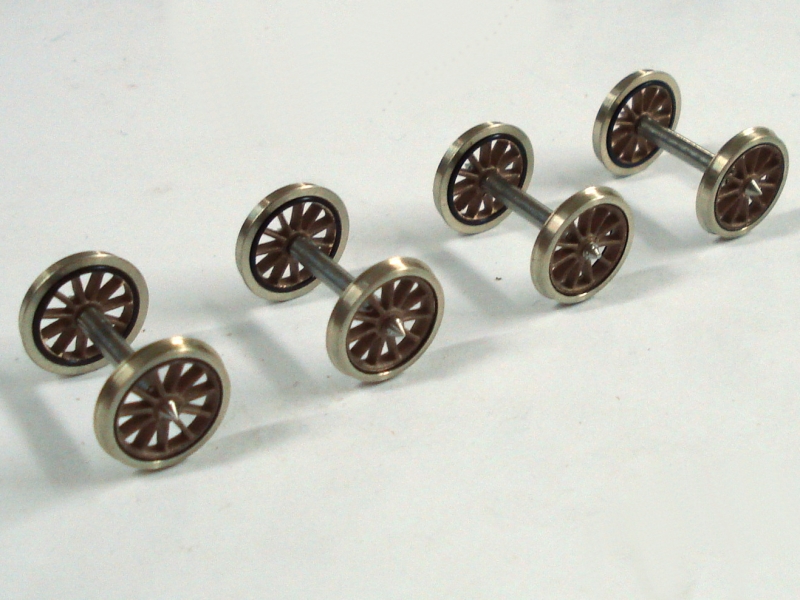

Les trains de roues que nous proposons pour une 1.241A : 52418T pour la machine, et 52811T pour le tender, que l'on voit ici en norme Proto'87.
Nous exposons ici la conversion du tender Trix, celle de la machine est sur cette page.
52419R 1 241A P87 Serie
52812R Tender EST35m3 P87 Serie

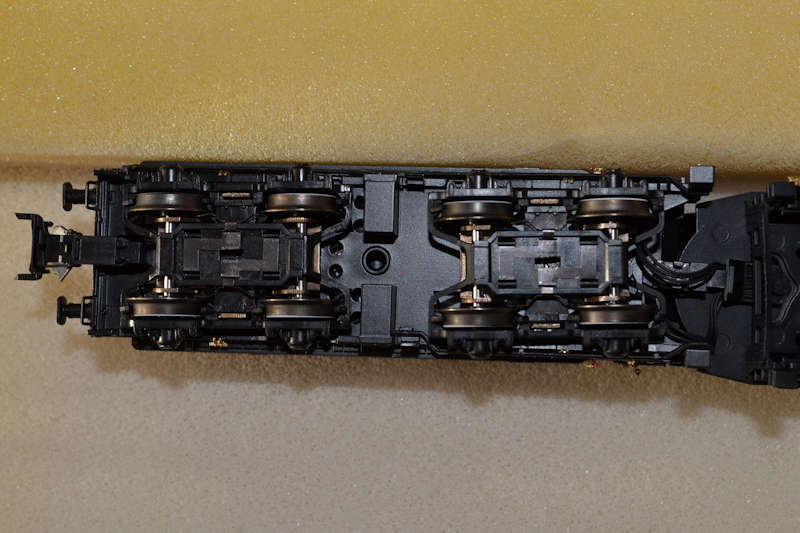

Grâce à un modéliste téméraire, voici la conversion de ce tender en norme RP25-88 expliquée pas à pas en commençant par retourner l'ensemble machine et tender sur un berceau pour les désolidariser.

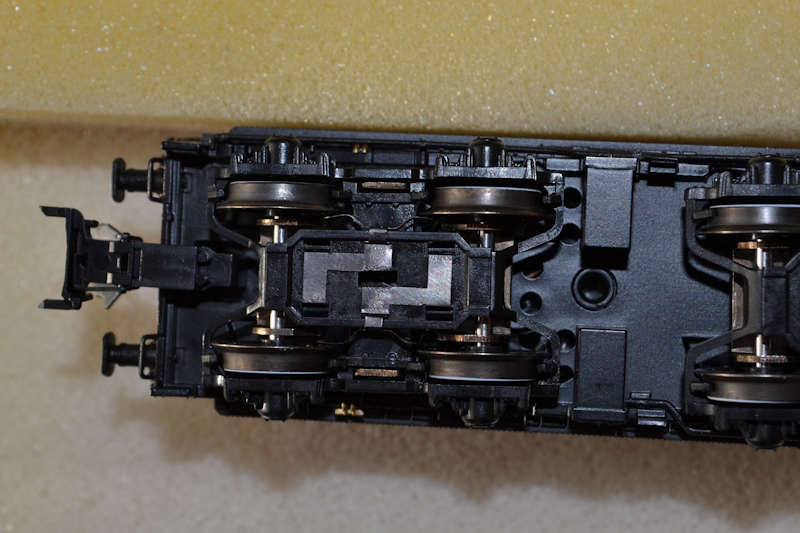

Sous chaque bogie se trouve un ensemble de frotteurs de prise de courant qu'il faut déclipser.
06 241A Tender Fouriau
07 241A BogieArTender Fouriau
On met soigneusement de côté cet ensemble de prise de courant.

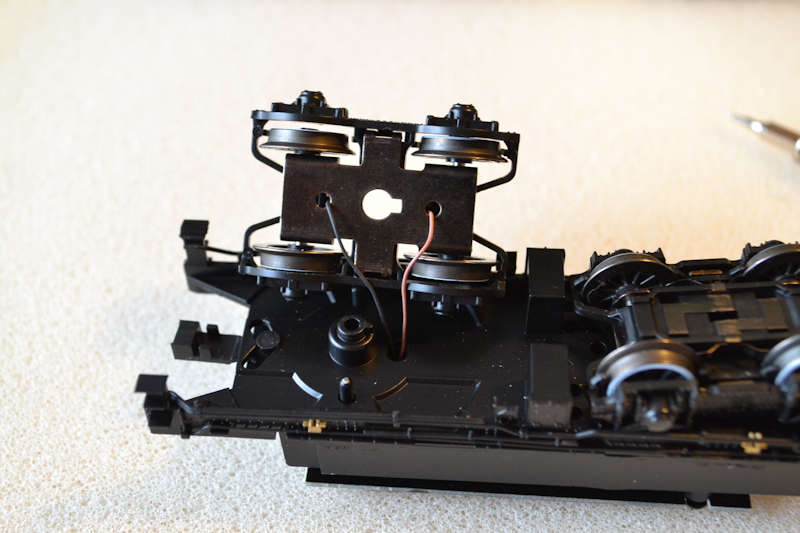

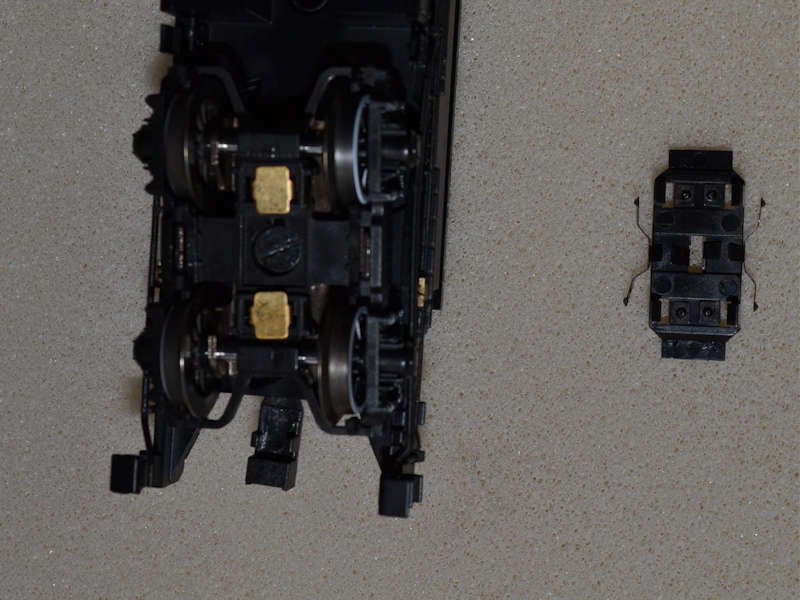

Retirer la vis pivot, et constater que deux fils lient le bogie au chassis du tender.
14 241A BogieArTenderFond Fouriau
15 241A BogieArTenderDemontage Fouriau

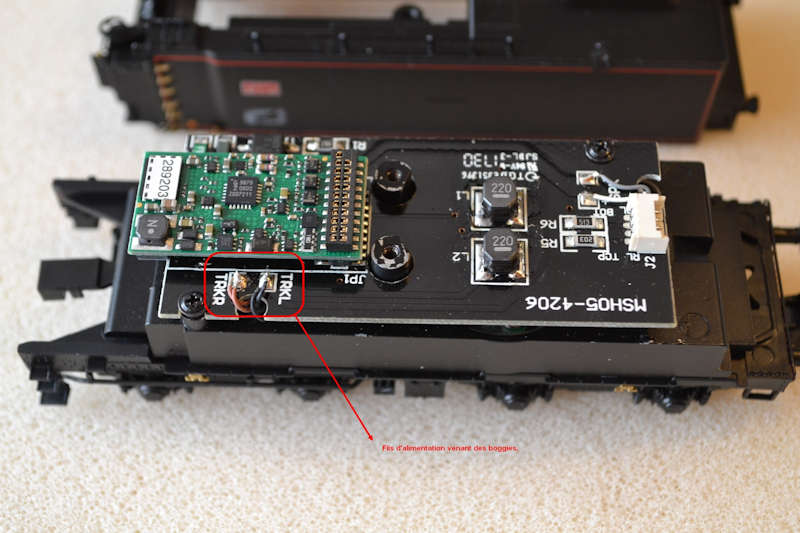

Le plus simple est de déposer la caisse et de dessouder les fils depuis la platine en repérant le côté gauche et droit.

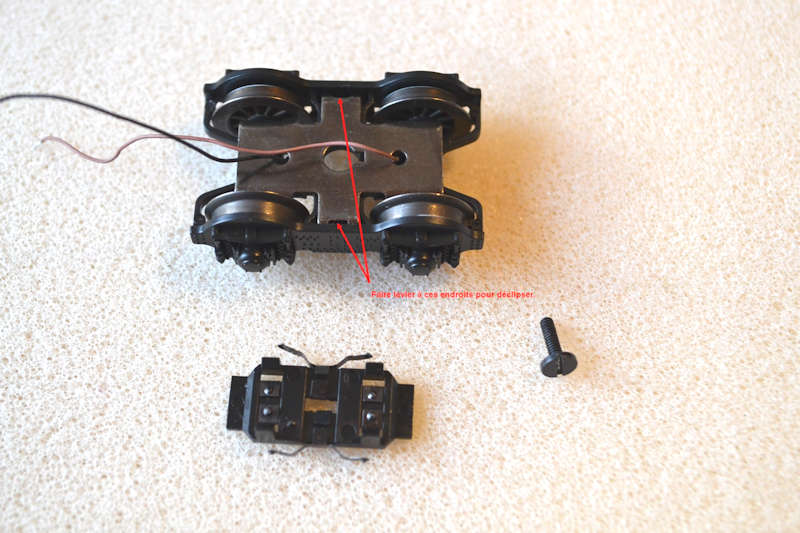

Les deux essieux sont montés sur une tôle pliée faisant chassis, clipsée aux flancs injectés : déclipser les flancs.
16b 241A BogieArTenderDessouder Fouriau
17b 241A BogieArTenderDeclipserFond Fouriau

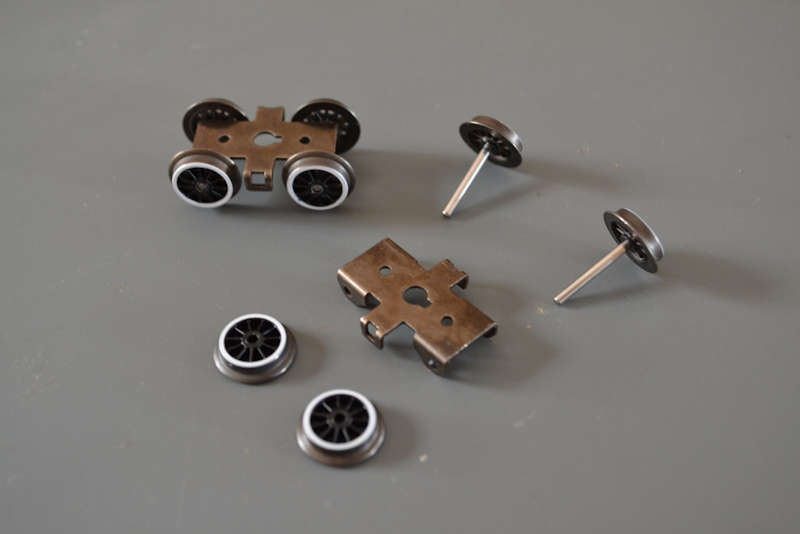

Démonter les essieux d'origine.
NDLR : on peut utiliser un Puller NWSL à cette étape.

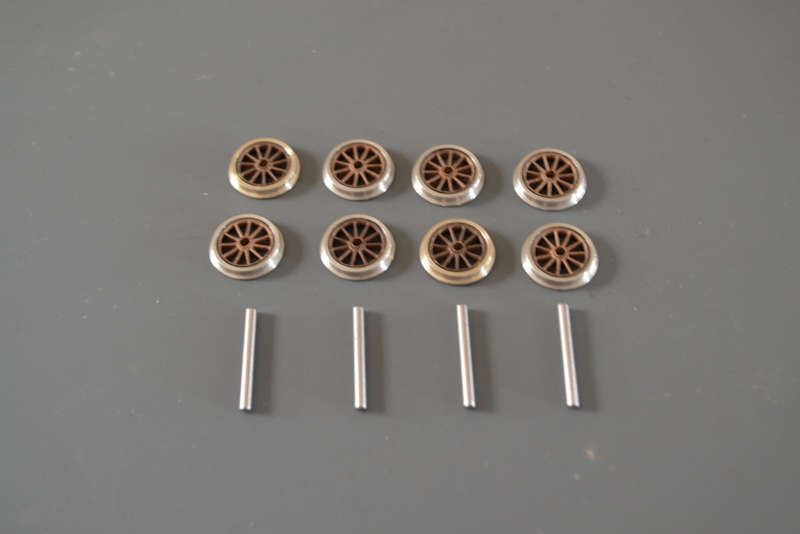

Voici enfin des roues dignes de ce nom en norme RP25-88 pour un tender de 1.241A de 2019...
26 241A TenderDemonterEssieux
27 241A TenderPreparerEssieuxAV

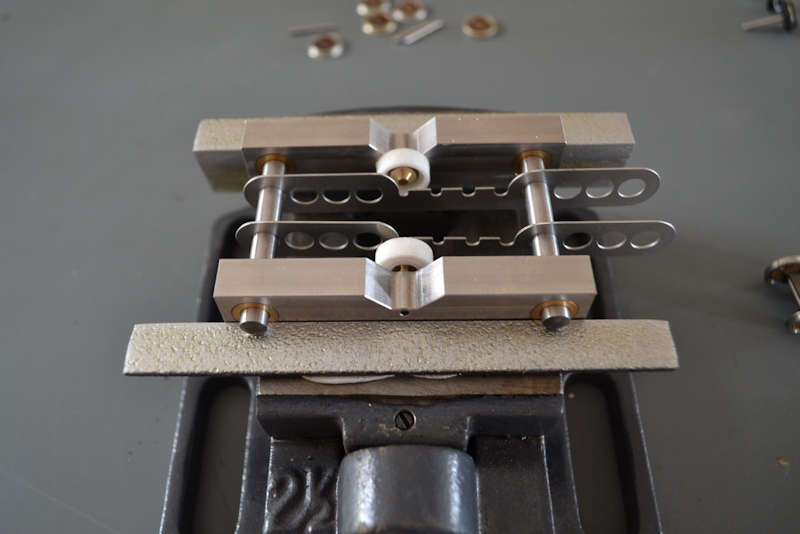

Préparer l'outil Quadra : utiliser les coupelles au diamètre adapté et présenter le diamètre d'axe de 2 mm au centre de l'outil.

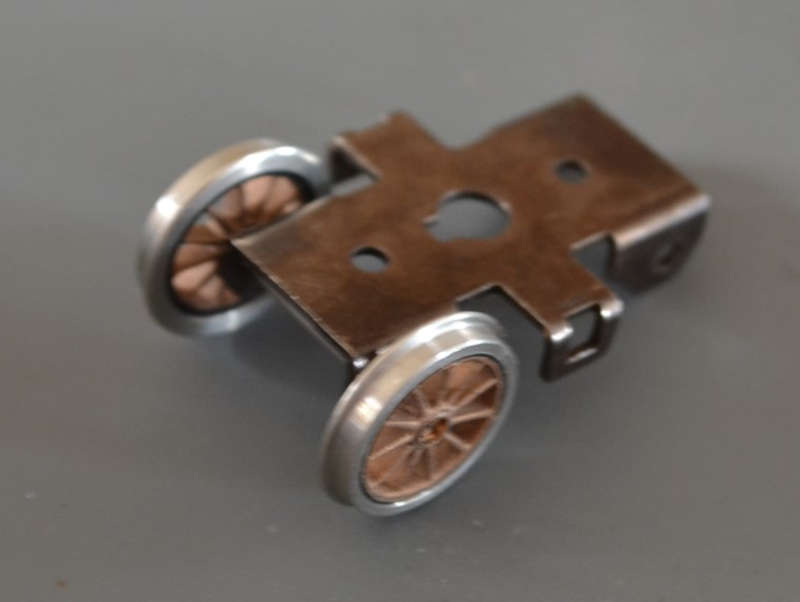

Engager l'axe dans le chassis du bogie et engager à la main, sans forcer, les deux roues en alignant les rayons à l'oeil.
Cet outil optique remarquable que la plupart d'entre nous possédons en deux exemplaires est parfait pour cette tâche !
28 241A TenderPreparerOutilQuadra
29 241A TenderPresenterRoues

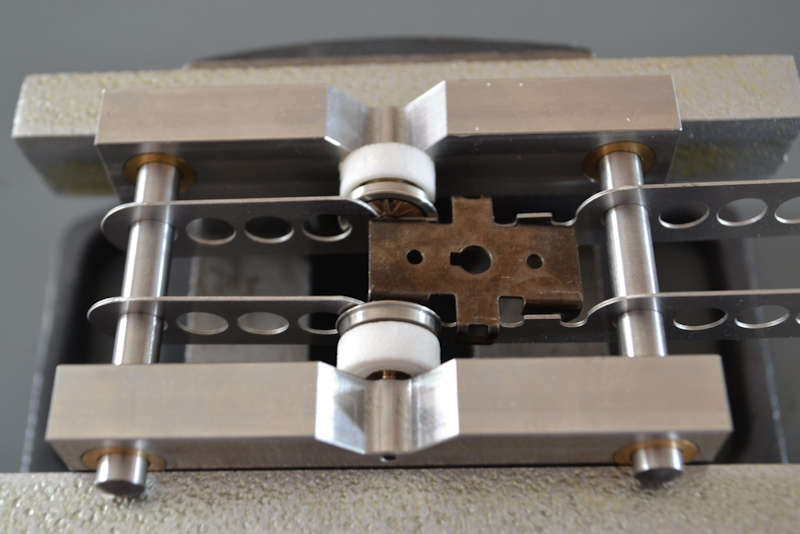

Placer l'essieu dans son emplacement entre les coupelles et serrer doucement l'étau.
Pendant le mouvement il est plus sûr de vérifier la cote dos à dos avec le pied à coulisse (14.6 mm pour la norme RP25-88), normalement jusqu'au contact des bouts d'axe sur les touches.

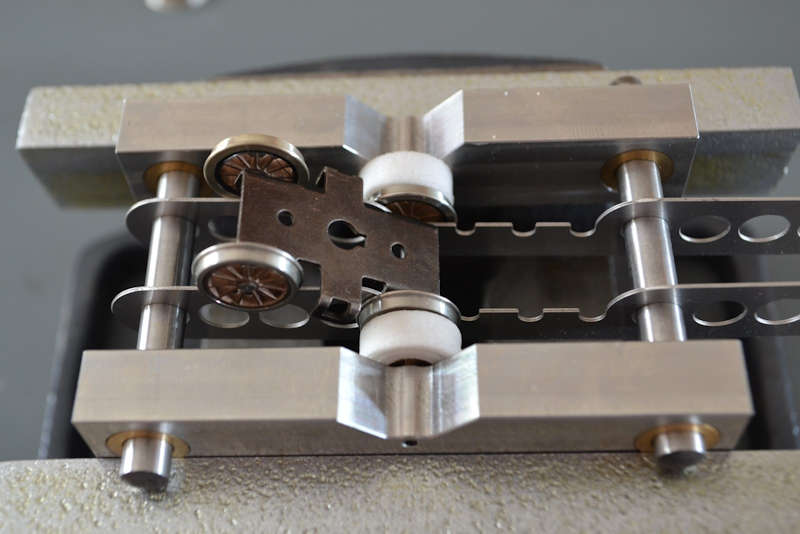

Faire de même avec le second essieu.
30 241A TenderPresserRoues
31 241A TenderEssieu2

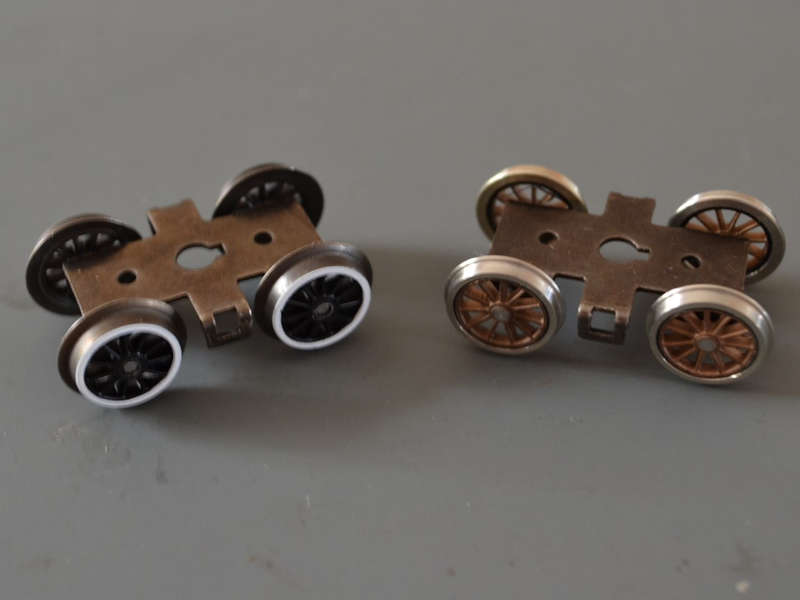

Pas de pitié pendant le comparatif avant / après...

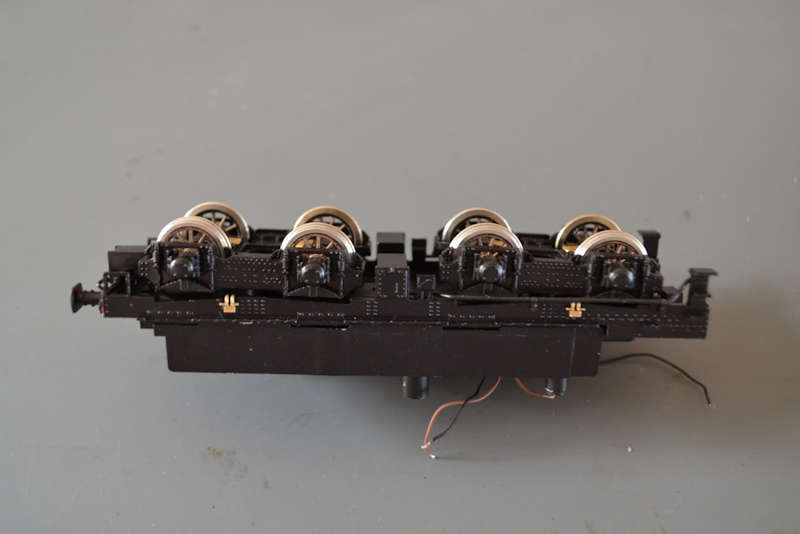

Même traitement bien entendu pour le second bogie qui le mérite tout autant et remontage des bogies sous le chassis du tender.
32 241A TenderAvantApres
33 241A TenderRemontage

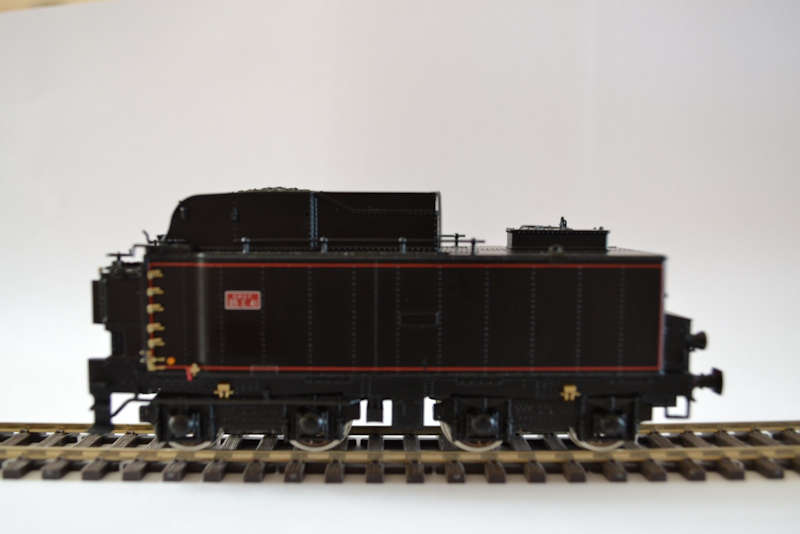

Et voilà, finalement, une transformation rondement menée...
34 241A TenderFini
