Nouveau gabarit de perçage VMM DC

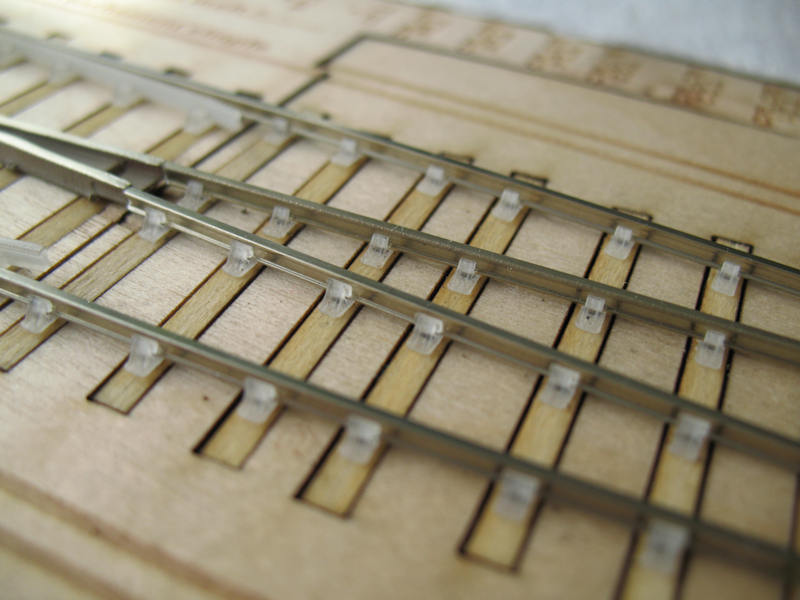

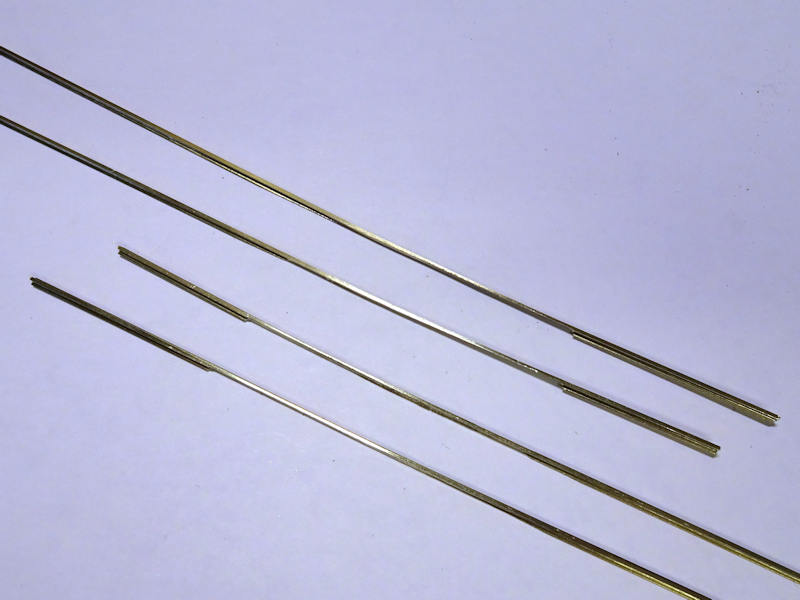

Percer les lames de vos appareils de voie VMM double champignon nécessite un peu de précision : le diamètre de 1.1 mm doit être respecté pour la bonne tenue des rotules et l'axe des rotules doit être aussi bas que possible en laissant seulement 0.1 mm de matière dans le profilé.
Ce résultat est atteint très simplement en utilisant notre nouveau gabarit qui se pose dans un étau à mors bien parallèles, comme nos outils Quadra et VMM.
Percer les lames de vos appareils de voie VMM double champignon nécessite un peu de précision : le diamètre de 1.1 mm doit être respecté pour la bonne tenue des rotules et l'axe des rotules doit être aussi bas que possible en laissant seulement 0.1 mm de matière dans le profilé.
Ce résultat est atteint très simplement en utilisant notre nouveau gabarit qui se pose dans un étau à mors bien parallèles, comme nos outils Quadra et VMM.

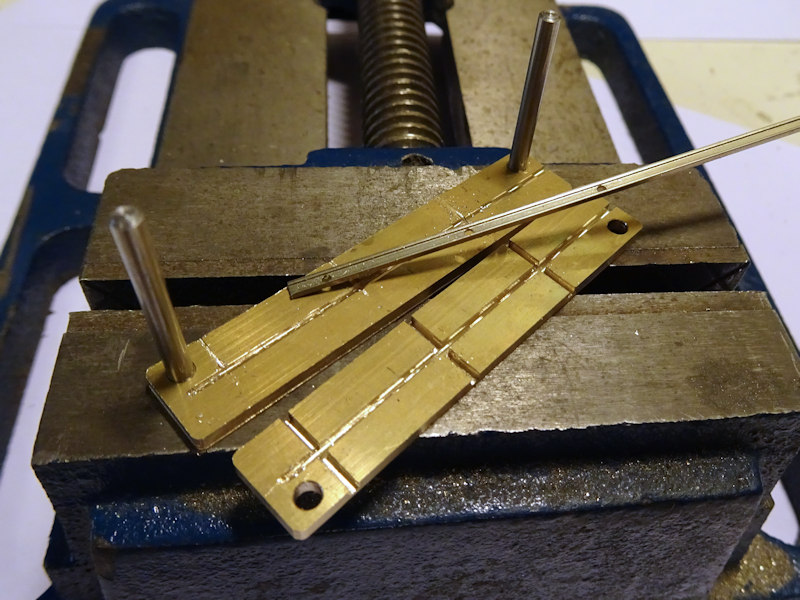

Ce gabarit se compose de deux goupilles en inox et de deux mors différents en laiton fraisé CNC enserrant le profié parfaitement.
Dans le mors inférieur, où on dispose la partie inférieure du rail, trois guidages sont au droit des perçages.
Contrairement au prototype ci-contre, des canons de perçage sont fournis comme on le voit ci-dessus et permettent un guidage durable de foret.
Dans le mors inférieur, où on dispose la partie inférieure du rail, trois guidages sont au droit des perçages.
Contrairement au prototype ci-contre, des canons de perçage sont fournis comme on le voit ci-dessus et permettent un guidage durable de foret.

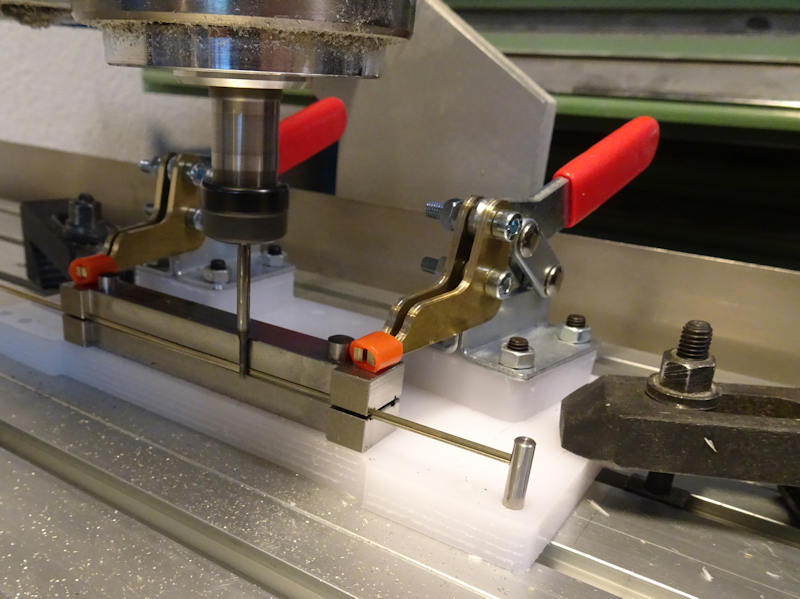

Voici comment s'utilise le gabarit Apogée Vapeur VMM de perçage de lames d'appareil de voie double champignon : c'est une affaire de secondes !
Allez-y quand même un peu plus doucement que la brute épaisse qui est aux commandes de cette perceuse...
Mise en ligne : 09.11.2020
Allez-y quand même un peu plus doucement que la brute épaisse qui est aux commandes de cette perceuse...
Mise en ligne : 09.11.2020
Nouveau mandrin de pose de rotules DC
Une rotule est présentée avec l'axe vertical sur une surface sombre pour qu'elle se détache bien visuellement.
On plante doucement le mandrin puis on porte l'ensemble dans l'un des perçages de la lame.
L'insertion se fait d'un petit mouvement oscillant pour engager la rotule.
Le dégagement du mandrin se fait en le tournant doucement sur lui-même.
Un mandrin est fourni avec chaque set de quatre appareils de voie VMM DC.
