Kits appareils de voie

Dans cette page :

Principe des kits VMM ®

Pour construire un appareil de voie de notre collection VMM ®, en plus du gabarit spécifique à la géométrie voulue et des outillages spécifiques, vous aurez besoin d'un kit complet qui contient diverses fournitures :

  • Une ou plusieurs grappe(s) 31001M de détaillage injectée en ABS.
 Apogée Vapeur - Gabarits appareils de voie VMM Cette grappe est décrite dans notre page listant les composants VMM proposés au détail.
Elle contient toutes les pièces de détaillage pour tous nos appareils de voie, c'est donc le véritable coeur du système avec plus de 200 composants !
  • Une ou plusieurs gravures spécifiques en maillechort de 0.3 mm, identiques ou non : en voici deux exemples.
    Elles contiennent éclisses, selles à 3 et 4 trous, plaques, embases, frettes, etc.
    Vous formerez facilement les selles avec notre outil 31006M, voir ici.
    Pour la structure de votre appareil, elles contiennent aussi des embases pour positionner les pointes en rail assemblé et les lames d'aiguille.
 Apogée Vapeur - Appareils de voie à construire Apogée Vapeur - Appareils de voie à construire
  • Les traverses spéciales en bakélite cuivrée, qui réalisent la structure de l'appareil et sa géométrie dans le gabarit, sont fournies dans nos kits.
    Elles sont fraisées par CNC, usinées à mi-épaisseur.
  • Les autres traverses en bakélite sont également fournies découpées.
 Apogée Vapeur - Appareils de voie à construire Apogée Vapeur - Appareils de voie à construire
  • Une ou plusieurs découpes en tilleul spécifiques au kit pour les traverses.
    Toutes les pièces sont dans le sens du fil, et identifiées par marquage laser.
    La coupe est parfaite, brûlant très peu le bois, chaque traverse est détourée sauf deux ponts de 0.5 mm qui la relient à la planchette, séparer au cutter.
    Un coup de lime à ongle supprimera le reste de ces ponts d'un geste : il ne reste qu'à décorer et monter !
 Apogée Vapeur - Appareils de voie à construire Apogée Vapeur - Appareils de voie à construire
  • Des coupons de rail MicroEngineering en code 70, celui qu'utilise le Club Proto, compatible avec les normes NEM 311.1, RP25-88 et Proto'87.
  • Pour des coupes parfaites : une pince coupante Xuron et un petit coup de lime.
  • L'ajustage des lames et du rail fixe s'effectuent avec notre outil 31010M.
  • L'ajustage des pointes de coeur s'effectue avec nos outils 31010M, 31015M et 31020M selon la tangente.
 Apogée Vapeur - Gabarits appareils de voie VMM Nous montrons ici un paquet de profilés, disponible au détail, voir notre page de composants.
Le kit contient les longueurs nécessaires, coupées pour un conditionnement plus économique.
  • Le kit permet soit la version en rails assemblés, soit la version à coeur(s) moulés : voir la description du gabarit.
    En version coeur moulé, ajoutez une ou plusieurs fonderies selon la géométrie et la norme (NEM 311.1 ou Proto'87).
    Certains kits sont communs à plusieurs géométries d'appareils de voie tels que définis par nos gabarits de montage.
    Voir la description du gabarit pour choisir le kit et les fonderies facultatives !
 Apogée Vapeur - Gabarits appareils de voie VMM Apogée Vapeur - Gabarits appareils de voie VMM

Les sets de démarrage VMM ®

Nos sets de démarrage sont économiques mais complets : ils réunissent en une seule référence l'ensemble des kits, gabarits et fournitures nécessaires pour monter vos quatre premiers appareils de voie VMM dans une tangente donnée : 0.11, 0.13 ou 0.167.
Après ces premiers montages, les gabarits permettront de réaliser tous les branchements simples que vous voudrez selon cette tangente.
Les autres outils et gabarits viendront compléter votre atelier au besoin, par exemple pour des tangentes différentes.
En complément, occasion à ne pas manquer pour les clubs et les professionnels, nous vous proposons un jeu complet de gabarits et des combinaisons différentes selon vos besoins pour éviter la redondance sur les gabarits par exemple, nous contacter !

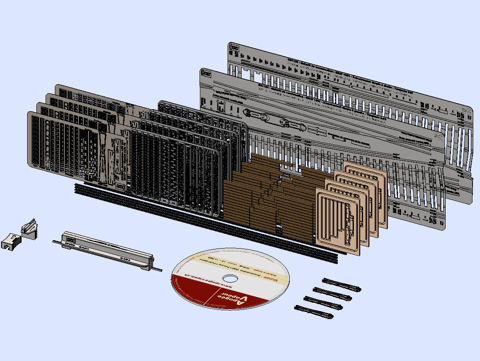

31000V Set de démarrage appareils de voie VMM ® tangente 0.13

Nos trois sets sont comparables, mais les gabarits et kits d'appareils du kit dépendent de la tangente choisie : exemple ici 0.13.
Voir donc aussi en boutique le set 31061V en tangente 0.167 et le set 31062V pour la tangente 0.11 !
Ce set de démarrage avantageux permet une économie de plus de 20 % par rapport à l'acquisition de chaque référence séparée !

Il contient les kits d'appareils pour réaliser quatre branchements simples SNCF 1961 en tangente 0.13 : par exemple, deux à gauche, deux à droite :
  • Un CD-ROM de documentation 31099T,
  • Un gabarit 31101G,
  • Un gabarit 31103G,
  • Quatre kits Tg 0.13 31150V,
  • Un flacon de colle MEK 90060C,
  • En norme NEM 311.1 / RP25-88, quatre coeurs moulés Tg 0.13 31003M,
  • En norme Proto'87, quatre coeurs moulés Tg 0.13 31024M.

En option, vous pouvez aussi acquérir :

 Apogée Vapeur - Outillages pour le modélisme ferroviaire

La gamme SNCF 1961 des kits d'appareils de voie VMM ®

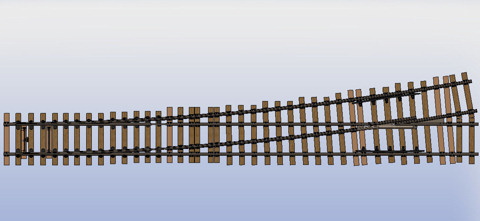

31158V Kit complet branchement simple SNCF 1961 Tg 0.167

Ce kit comprend les fournitures suivantes :
  • Une grappe de détaillage 31001M,
  • Une gravure ADV Tg 0.167 ref. 31159G,
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Gabarits suivants selon l'orientation :
  • Branchement simple Tg 0.167 à G : 31166G,
  • Branchement simple Tg 0.167 à D : 31167G.
 Apogée Vapeur - Gabarits appareils de voie VMM

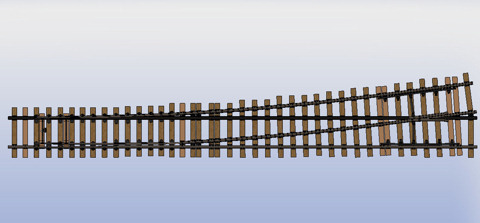

31150V Kit complet branchement simple SNCF 1961 Tg 0.13

Ce kit complet comprend les fournitures suivantes :
  • Une grappe de détaillage 31001M,
  • Une gravure ADV SNCF 1961 Tg 0.13 31002G,
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Branchement simple à gauche SNCF 1961 Tg 0.13 31101G,
  • Branchement simple à droite SNCF 1961 Tg 0.13 31103G.
 Apogée Vapeur - Gabarits appareils de voie VMM

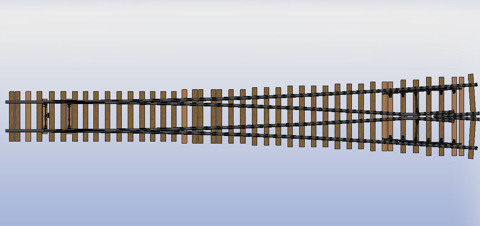

31155V Kit branchement symétrique SNCF 1961 Tg 0.13

Ce kit complet comprend les fournitures suivantes :
  • Une grappe de détaillage 31001M,
  • Une gravure ADV SNCF 1961 Tg 0.13 31002G,
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Branchement simple symétrique SNCF 1961 Tg 0.13 31104G.
 Apogée Vapeur - Gabarits appareils de voie VMM

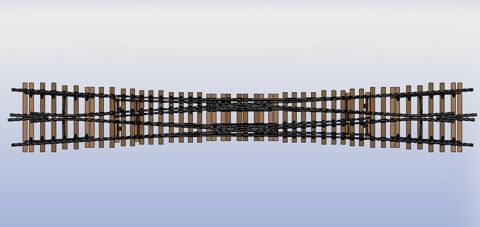

31151V Kit TJD SNCF 1961 Tg 0.13

Ce kit complet comprend les fournitures suivantes :
  • Trois grappes de détaillage 31001M,
  • Deux gravures pièces mécaniques ADV SNCF 1961 Tg 0.13 31002G,
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe spécifique en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Traversée de jonction double 31105G.
 Apogée Vapeur - Gabarits appareils de voie VMM

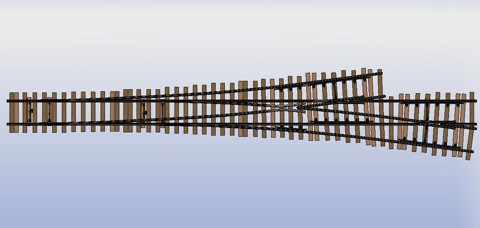

31156V Kit branchement triple SNCF 1961 Tg 0.13 + Tg 0.208

Ce kit complet comprend les fournitures suivantes :
  • Deux grappes de détaillage 31001M,
  • Deux gravures Tg 0.13 (1x31002G et 1x 31013G),
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Branchement à trois voies gauche droite SNCF 1961 Tg 0.13 31108G,
  • Branchement à trois voies droite gauche SNCF 1961 Tg 0.13 31109G.
 Apogée Vapeur - Gabarits appareils de voie VMM

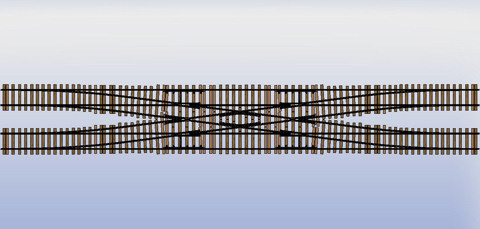

31153V Kit communication croisée SNCF 1961 Tg 0.13 + Tg 0.258

Ce kit complet comprend les fournitures suivantes :
  • Quatre grappes de détaillage 31001M,
  • Quatre gravures Tg 0.13 (2x31013G, 2x31017G),
  • Un sachet spécifique de traverses en bakélite,
  • Deux découpes en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Communication croisée SNCF 1961 Tg 0.13 31112G.
 Apogée Vapeur - Gabarits appareils de voie VMM

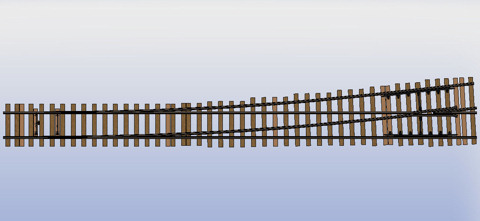

31152V Kit branchement simple SNCF 1961 Tg 0.11

Ce kit complet comprend les fournitures suivantes :
  • Une grappe de détaillage 31001M,
  • Une gravure ADV SNCF 1961 Tg 0.11 31012G,
  • Un sachet spécifique de traverses en bakélite,
  • Une découpe en tilleul pour les traverses bois,
  • Des coupons de rail en code 70.
Avec ce kit, vous pouvez utiliser les gabarits suivants :
  • Branchement simple à gauche Tg 0.11 31110G,
  • Branchement simple à droite Tg 0.11 31111G,
  • Branchement enroulé à droite Tg 0.11 31122G,
  • Branchement enroulé à gauche Tg 0.11 31123G.
 Apogée Vapeur - Gabarits appareils de voie VMM

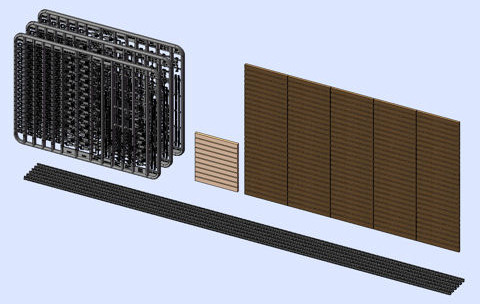

31154V Kit pleine voie avec selles SNCF 1961 pour raccordements

Ce kit complet comprend les fournitures suivantes :
  • Trois grappes de détaillage 31001M pour les selles (les autres pièces iront dans la boîte à merveilles),
  • 130 traverses bois,
  • 10 traverses bakélite,
  • Six longueurs de profilé code 70.
Ce kit est destiné à réaliser les raccords entre appareils de voie VMM avec le même aspect, nos gabarits de pleine voie VMM déterminant l'espacement des traverses.
Il permet de réaliser environ 1 mètre de pleine voie, selon le système de pose des traverses.
Vous prélèverez les selles à souder parmi les surplus de construction de vos appareils de voie ou en composants séparés.
On peut utiliser ce kit pour la pleine voie d'un diorama.
Pour équiper un réseau de sa pleine voie de manière rapide et économique, voir le kit de construction intégrale 31157V, ou partir de voie courbable d'un mètre industrielle.		 Apogée Vapeur - Gabarits appareils de voie VMM

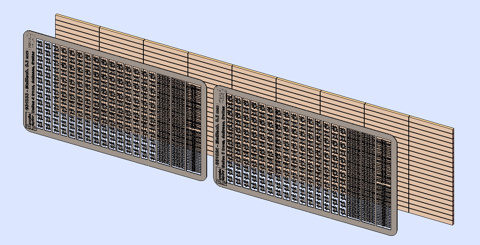

31157V Kit pleine voie construction intégrale économique

Avec ce kit et nos gabarits de pleine voie, vous pourrez construire 1.50 m à 2.00 m de voie environ selon la pose de traverses choisie.
Le kit contient :
  • 180 traverses de 3 x 30 mm et d'épaisseur 1.6 mm en bakélite cuivrée dont il vous restera à réaliser l'isolation d'un petit coup d'une arête de lime tiers-point, demi-ronde ou couteau,
  • Deux gravures de selles et éclisses (précisez bien si vous désirez des selles à 3 tirefonds réf. 31034G ou à 4 tirefonds ref. 31033G ! ).
Noter que ces gravures contiennent aussi une centaine d'éclisses, donc largement assez pour réaliser de nombreux petits tronçons !
Vous n'aurez à ajouter que des profilés Peco code 75 ou Micro-Engineering code 70 que nous ne pourrions pas vous fournir sans renchérir considérablement le coût d'expédition.		 Apogée Vapeur - Gabarits appareils de voie VMM
