Principe

Les kits complets d'appareils de voie de la collection VMM® contiennent les différents composants nécessaires à leur montage : grappe(s) de détails injectés, gravure, découpes de tilleul et de bakélite cuivrée spécifiques, coupons de rail.
Les composants sont liés à la géométrie de l'appareil de voie et donc aux gabarits de montage VMM ®.
Répondant aux demandes de modéliste constructeur, nous proposons aussi certains composants au détail pour vos autres travaux.
Pour reproduire les appareils de voie avec les coeurs et traversées moulés, cette page contient les pièces moulées d'appareil de voie de notre assortiment, finement réalisées en maillechort.
Voir les moulages requis pour l'appareil voulu sur la page de description du gabarit VMM® correspondant.
Ces moulages viennent en deux variantes selon la norme de roulement adoptée.
Attention donc à bien choisir la variante NEM 311.1 / RP25-88 ou la variante Proto'87 selon le système que vous utilisez sur votre réseau.
Si ce dernier choix ne vous dit rien, c'est que probablement vous aurez besoin de la variante NEM 311.1 / RP25-88, qui est le standard de la plupart des beaux modèles actuels, qu'ils soient en kit ou prêts à rouler.

Pour la norme NEM fine 311.1 / RP25-88 :

• 31009M Coeur complet moulé SNCF 1961 Tg 0.11 norme NEM / RP25-88
• 31003M Coeur complet moulé SNCF 1961 Tg 0.13 norme NEM / RP25-88
• 31162M Coeur complet moulé SNCF 1961 Tg 0.167 à gauche norme NEM / RP25-88 - Disponible
• 31163M Coeur complet moulé SNCF 1961 Tg 0.167 à droite norme NEM / RP25-88 - Disponible
• 31018M Coeur complet moulé SNCF 1961 Tg 0.208 norme NEM / RP25-88
• 31016M Coeur complet moulé SNCF 1961 Tg 0.258 norme NEM / RP25-88 - Disponible
• 31008M Traversée moulée SNCF 1961 Tg 0.13 norme NEM / RP25-88
• 31014M Communication croisée moulée SNCF 1961 Tg 0.258 norme NEM / RP25-88 - Disponible

Pour la norme Proto'87 :

• 31023M Coeur complet moulé SNCF 1961 Tg 0.11 norme Proto'87
• 31024M Coeur complet moulé SNCF 1961 Tg 0.13 norme Proto'87
• 31164M Coeur complet moulé SNCF 1961 Tg 0.167 à gauche norme Proto'87 - Disponible
• 31165M Coeur complet moulé SNCF 1961 Tg 0.167 à droite norme Proto'87 - Disponible
• 31026M Coeur complet moulé SNCF 1961 Tg 0.208 norme Proto'87
• 31021M Coeur complet moulé SNCF 1961 Tg 0.258 norme Proto'87 - Nouveauté 2014
• 31025M Traversée moulée SNCF 1961 Tg 0.13 norme Proto'87
• 31022M Communication croisée moulée SNCF 1961 Tg 0.258 norme Proto'87 - Nouveauté 2014

Voici les autres composants disponibles au détail, d'autres références pourront s'y ajouter.

• 31001M Grappe de détaillage ADV SNCF 1961
• 31033G Gravure selles 4 tirefonds et éclisses
• 31034G Gravure selles 3 tirefonds et éclisses
• 31996V Profilé Micro-Engineering code 70 par 33 longueurs de 910 mm
• 31035V Bakélite cuivrée 1.6 mm, 300 x 3 mm, 10 pièces
• 31126V Traverses bakélite standard
• 31140V Traverses bakélite ADV

Les coeurs moulés Apogée Vapeur

Voir les moulages requis pour l'appareil voulu sur la page de description du gabarit VMM® correspondant.

Coeur moulé SNCF 1961 Tg 0.11 Un ou plusieurs exemplaires sont nécessaires pour équiper nos kits d'appareils de voie en tangente 0.11 si vous optez pour les coeurs et traversées moulés. 31009M : NEM 311.1 / RP25-88. 31023M : Proto'87.
Coeur moulé SNCF 1961 Tg 0.13 Un ou plusieurs exemplaires sont nécessaires pour équiper nos kits d'appareils de voie en tangente 0.13 si vous optez pour les coeurs et traversées moulés. 31003M : NEM 311.1 / RP25-88. 31024M : Proto'87.
Coeur moulé SNCF 1961 Tg 0.167 à G Un ou plusieurs exemplaires sont nécessaires pour équiper nos kits d'appareils de voie en tangente 0.167 si vous optez pour les coeurs et traversées moulés. 31062M : NEM 311.1 / RP25-88 31064M : Proto'87. Photos : modèles maîtres en résine ou argent.
Coeur moulé SNCF 1961 Tg 0.167 à D Un ou plusieurs exemplaires sont nécessaires pour équiper nos kits d'appareils de voie en tangente 0.167 si vous optez pour les coeurs et traversées moulés. 31063M : NEM 311.1 / RP25-88 31065M : Proto'87. Photos : modèles maîtres en résine ou argent.
Coeur moulé SNCF 1961 Tg 0.208 Ce coeur présente une double courbure symétrique sur un rayon de 150m. Vous l'utiliserez pour nos branchements triples en tangente 0.13 si vous optez pour les coeurs et traversées moulés. 31018M : NEM 311.1 / RP25-88, 31026M : Proto'87.
Coeur moulé SNCF 1961 Tg 0.258 Cette tangente correspond à la géométrie de nos communications croisées en tangente 0.13. Deux exemplaires sont nécessaires si vous optez pour les coeurs et traversées moulés. 31016M : NEM 311.1 / RP25-88, 31021M : Proto'87.
Traversée moulée SNCF 1961 Tg 0.13 Deux exemplaires sont nécessaires pour équiper nos kits d'appareils de voie (TJD, TJS, croisement) en tangente 0.13 si vous optez pour les coeurs et traversées moulés. 31008M : NEM 311.1 / RP25-88, 31025M : Proto'87.
Traversée SNCF 1961 Tg 0.258 Cette tangente correspond à la géométrie de nos communications croisées en tangente 0.13. Deux exemplaires sont nécessaires si vous optez pour les coeurs et traversées moulés. 31014M : NEM 311.1 / RP25-88, 31022M : Proto'87.

De notre boutique Shapeways

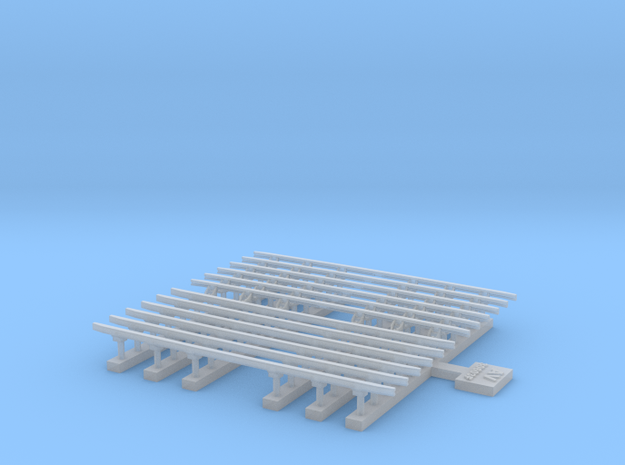

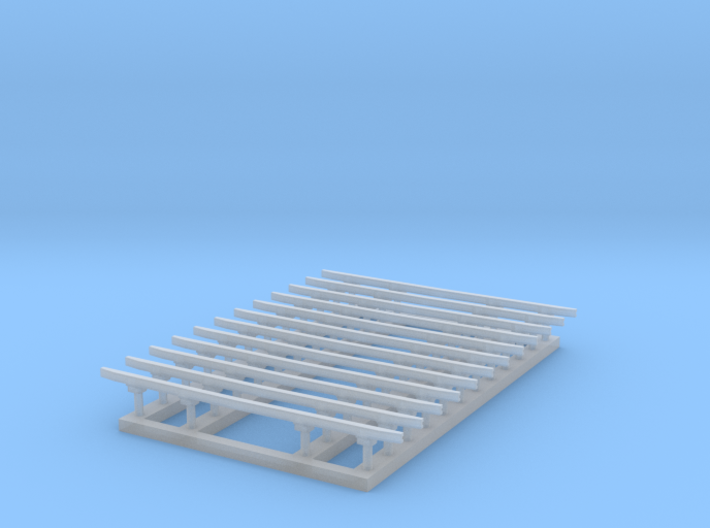

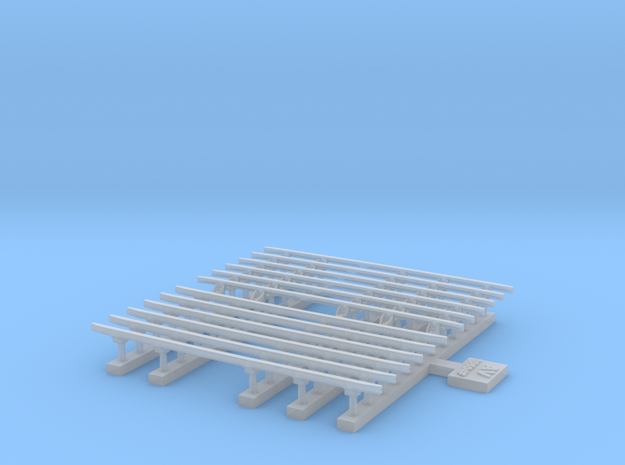

La plupart des composants de notre Grappe de détaillage injectée 3100M sont maintenant disponibles en impression 3D de résine FUD sur notre Boutique Shapeways. Une grappe de contrerails pour chacune de nos trois tangentes actuelles, contenant les contrerails proprement dits et tous les supports sauf celui de la mandoline.

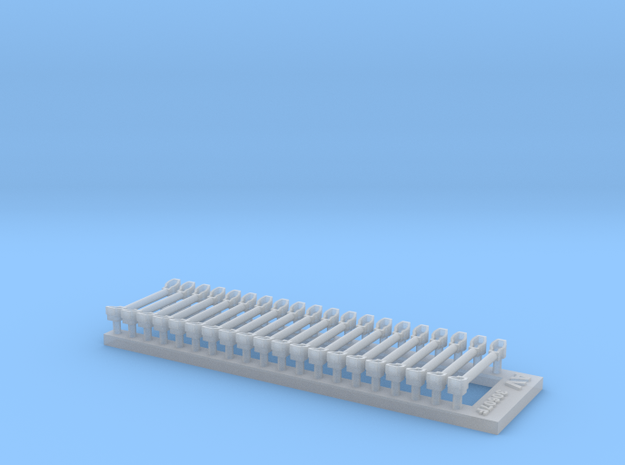

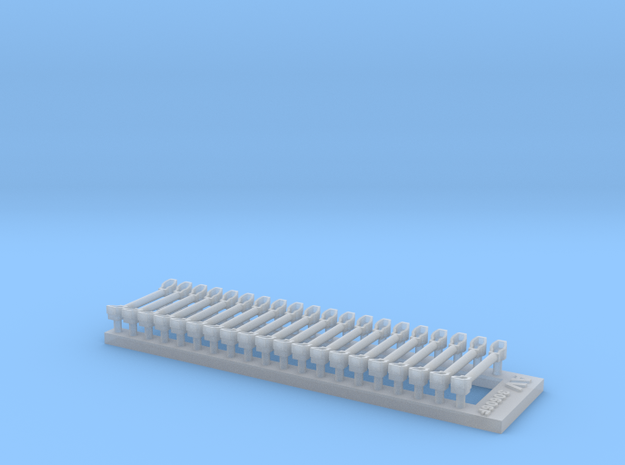

En effet, les mandolines sont proposées en deux variantes : NEM ou Proto'87, de longueur différente et incluent le dernier support manquant du côté du contrerail.

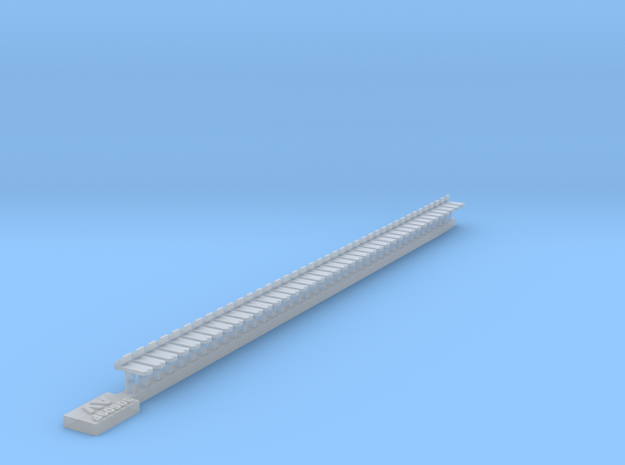

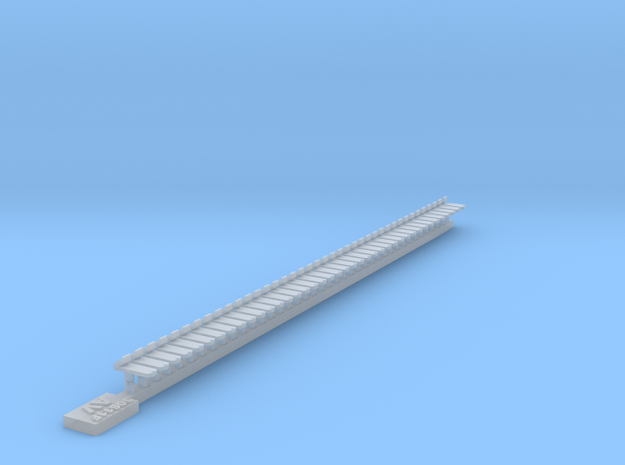

De plus, quatre références de coussinets de glissement permettront de reproduire toutes les nomenclatures des kits d'appareils de voie de notre production pour le catalogue SNCF 1961.

Les autres composants d'appareils de voie VMM ®

31001M Grappe de détaillage ADV SNCF 1961 Parmi plus de 200 composants : Des selles à 3 et 4 trous pour un appareil de branchement simple, Des coussinets, 4 modèles différents, Deux paires de contre-rails de longueurs différentes avec profilé gauche et droite, Des supports de contre-rail de trois modèles différents, Deux entretoises NEM et deux Proto'87,		La grappe actuelle Cette grappe de détaillage en ABS, proposée au détail, permet de construire vos kits complets d'appareils de voie VMM®, d'améliorer des produits industriels ou d'envisager vos constructions intégrales.
Deux entretoises de commande (G et D) et une de sécurité pour aiguillages, Deux entretoises doubles (commande et sécurité) adaptées aux TJS et TJD, Des éclisses isolantes en deux parties reproduisant fidèlement les éclisses SNCF, Des plaquettes d'identification de tous les composants.
31033G Gravure selles 4 tirefonds et éclisses Destinée à notre kit de pleine voie en construction intégrale et économique Ref 31157V ou à vos constructions personnelles bien entendu, cette gravure contient : 180 selles à quatre tirefonds compatible avec notre outil de formage de selles31006M, Une centaine d'éclisses internes et externes alternées. Ne la confondez pas avec la Ref 31034G qui contient des selles à 3 tirefonds.
31034G Gravure selles 3 tirefonds et éclisses Destinée à notre kit de pleine voie en construction intégrale économique Ref 31157V ou à vos constructions personnelles bien entendu, cette gravure contient : 180 selles à trois tirefonds compatible avec notre outil de formage de selles31006M, Une centaine d'éclisses internes et externes alternées. Ne la confondez pas avec la Ref 31033G qui contient des selles à 4 tirefonds.
31035V Bakélite cuivrée 1.6x300x3, x10 Nous débitons pour nos propres besoins ces bandes de bakélite cuivrée dont on fait les traverses en construction intégrale, les voici maintenant disponibles en boutique ! 31996V Profilé code 70, 33 x 910 mm Nous distribuons le profilé Micro-Engineering code 70 par pochettes de 33 x 915 mm. Nous pouvons le détailler mais pour éviter les frais d'envoi, venez le chercher à Sonceboz ou commandez-le pour les Salons auxquels nous participons !
31126V Traverses bakélite standard Pour vous faciliter la vie, nous vous proposons ce sachet de 45 traverses en bakélite cuivrée simple face de 1.6 mm d'épaisseur, mesurant 30 mm x 3 mm. Nos kits de pleine voie contiennent 4 sachets.
31140V Traverses bakélite ADV Assortiment de 29 traverses en bakélite cuivrée simple face de 1.6 mm d'épaisseur, contenant les références de nos appareils de voie : 5 traverses fraisées de commande gauche et droite et de sécurité des branchements simples et triples, 2 traverses fraisées pour les TJD, 6 traverses 1A et 1B, 2 traverses 1C, 1G, 1H, 1J, 1K, 1N.
